Для того чтобы понять как собрать рулонную штору для начала определимся с необходимыми инструментами и посмотрим из каких элементов состоит обычный установочный комплект. Всё будет подписано на фото-схемах для большей наглядности.
* при малом количестве устанавливаемых комплектов можно справиться дрелью и отвёрткой, но шуруповёрт гораздо удобнее

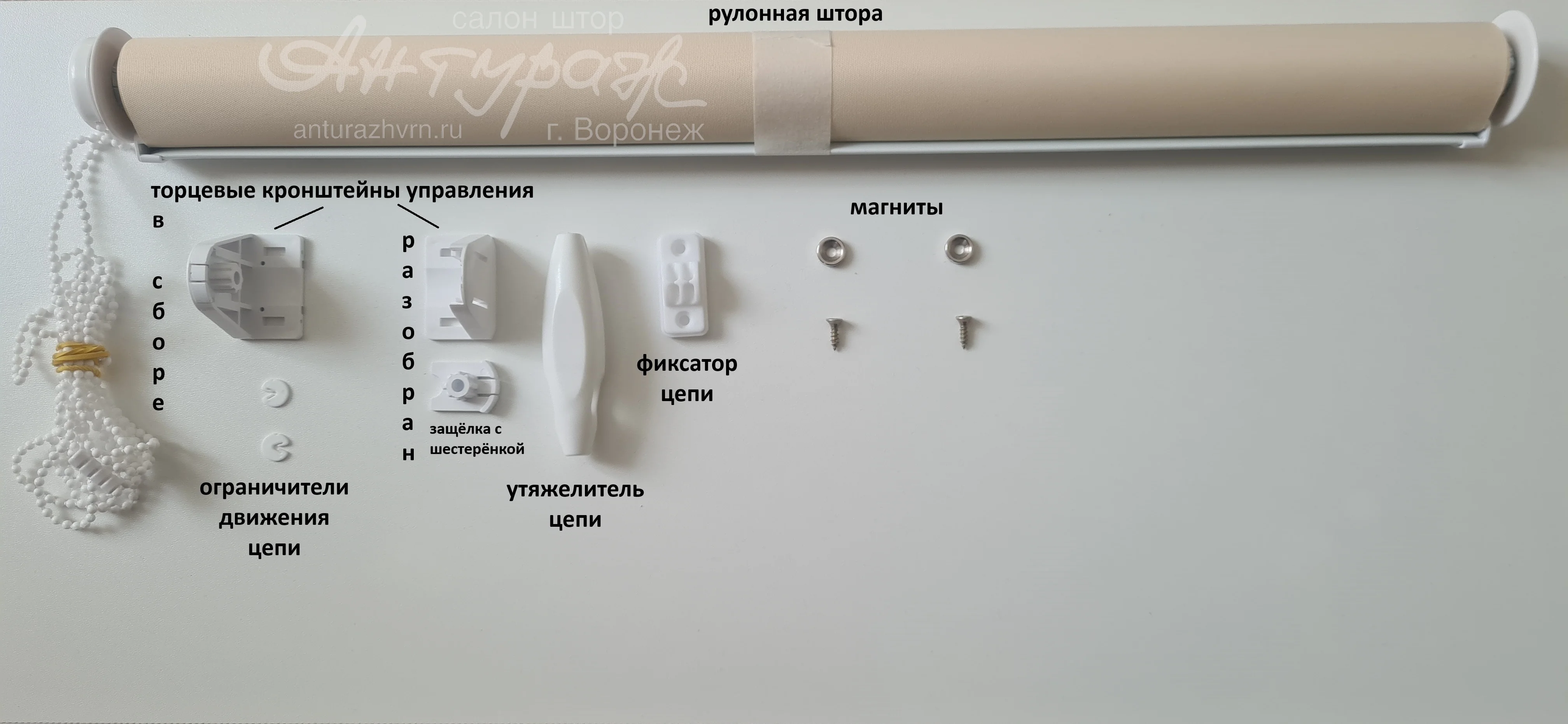

Внешний вид элементов комплекта установки может отличаться у разных производителей, но в среднем будет выглядеть так. Главное - понять принцип, он не изменится.
ВАЖНО: все фотографии, используемые в данной статье, можно найти в большом формате в конце этой страницы.
* Если вы ещё только в процессе выбора рулонных штор, то посмотрите:
Если рулонная штору будет монтироваться к профилю окна (более частый вариант), а не к стене (менее частый, но не редкий) или у потолку (редкий), то вам нужно замерять расстояние от штапика до штапика. Между его наружными частями как показано на фотографии. Это важная часть замера, т.к. желательно чтобы ткань закрывала штапик. Этот нахлёст обеспечит требуемое общее затемнение. Заводить штору за пределы штапика уже излишне.
Ткань по наружному краю оконного штапика даёт и затемнение с запасом, и возможность вешать рулонную штору на каждый оконный блок. Вешать по одинаковому образцу и обеспечивать неконфликтное соседство нескольких рулонок.
На фото-схеме видно, что особенно это играет роль, когда соседствуют не два глухих оконных блока, а одно окно может открываться и имеет ручку. Это обычная и подавляюще распространённая комбинация. Так же это может быть, например, балконная дверь и глухой блок-сосед. Эти два оконных блока имеют один общий статичный профиль, а открывающееся окно имеет ещё свою раму из профиля, которое это окно и формирует. Открывающееся окно опирается на этот общий профиль и занимает большую его часть, тем самым сокращая оставшееся место соседнему блока для расположения его цепи управления. Они неравномерно делят общее пространство.
И ещё открывающееся окно имеет собственный нюанс в виде ручки открывания, которая тоже ограничивает пространство для прохода направляющей лески. При замере ткани по штапику леска может пройти почти вплотную к ручке, как на фото-схеме. А если сделать ткань рулонной шторы шире, то открытие-закрытие рулонной шторы будет просто заблокировано этой самой ручкой.

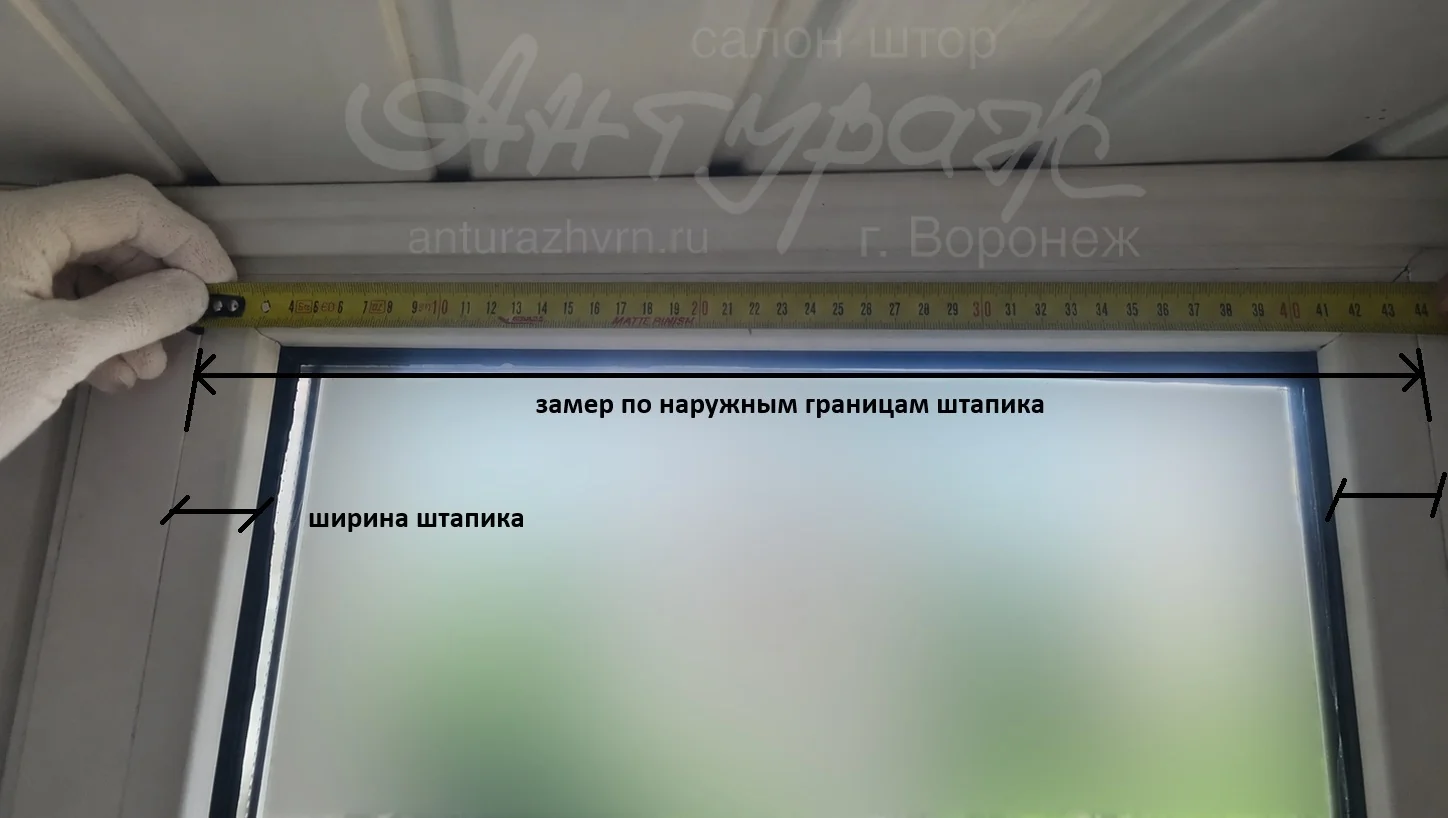

Эти два дополнительных фактора выводят общее правило: для единообразного вида, запаса в затемнении и отсутствия коллизий монтажа лучше рассчитывать и замерять ткань рулонной шторы по наружному краю штапика.
Высота обычно замеряется так же между внешними гранями теперь уже горизонтальных штапиков. Здесь будет больше пространства для манёвра, т.к. высота мягкой части рулонной шторы обычно будет примерно на 10-15 см больше указанной вами высоты при заказе. Эта дополнительная длина идёт в намотку и остаётся накрученной на барабан, когда вы полностью опустите штору до нужного уровня. В любом случае высоту лучше мерять чётко, а дополнительная намотка будет запасом на всякий случай.
Если вы собираетесь крепить рулонную штору, например, на стену дверного проёма выхода на балкон, то здесь высота установки и, соответственно, длина рулонной шторы будут выбираться уже по ситуации. Чаще всего применяется то же правило, что и при монтаже на оконный профиль: низ барабана по низу штапика. На стене - низ барабана по горизонтальному краю проёма. Если расстояние от проёма до потолка маленькое, то можно ставить рулонную штору вплотную к потолочному плинтусу. Поднять рулонную штору выше к потолку можно так же, если вы особенно остро реагируете на утренний солнечный свет и хотите максимально затемнить помещение. В таком случае если высота существенная, то в середину этого расстояния или ниже, подняв рулонную штору от проёма на 5-10 см.

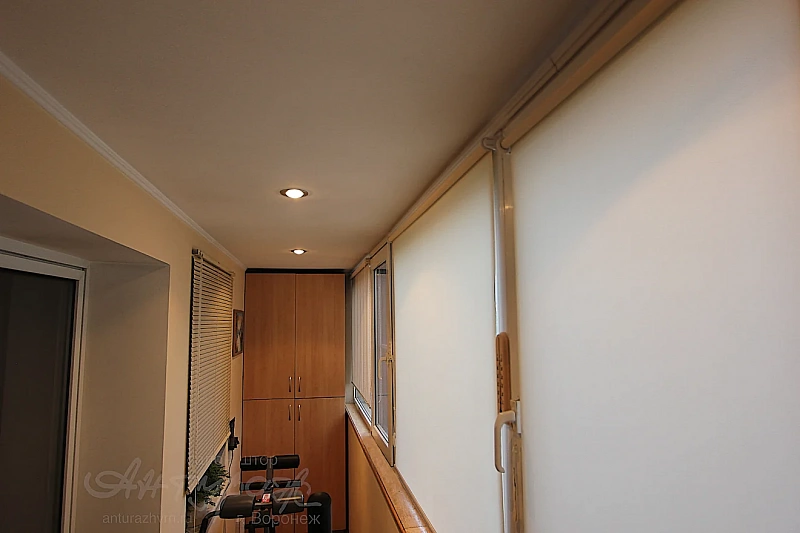

Посмотреть ещё фото использования рулонных штор в интерьере можно в разделе рулонных штор сайта→
А полистать более широкую номенклатуру вариантов штор, которые мы отшиваем для любого помещения можно в основной галерее сайта →

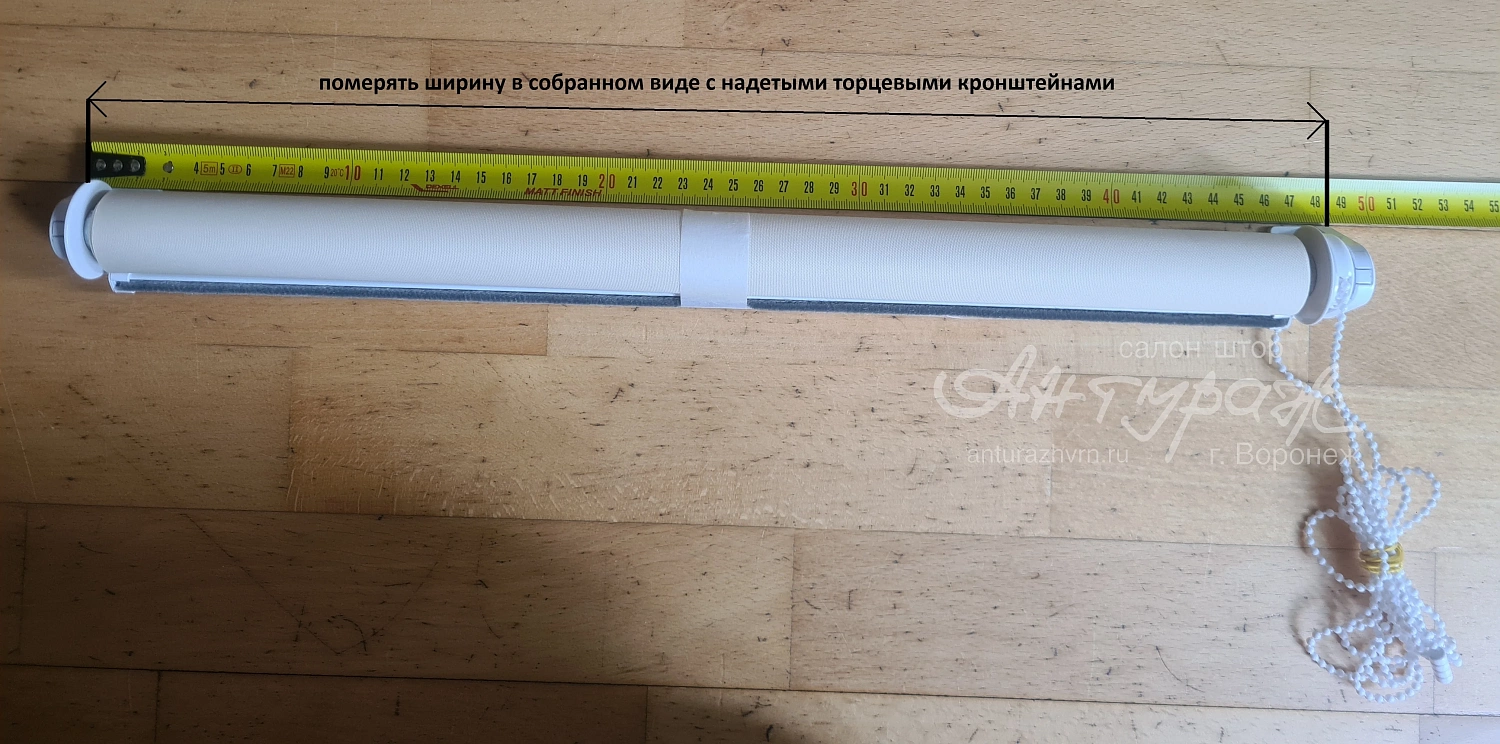

На этом этапе вставляем торцевые кронштейны в посадочные места на рулонной шторе для измерения изделия в собранном виде. На ровной поверхности аккуратно проводим измерения по внешним границам кронштейнов как показано на фото.

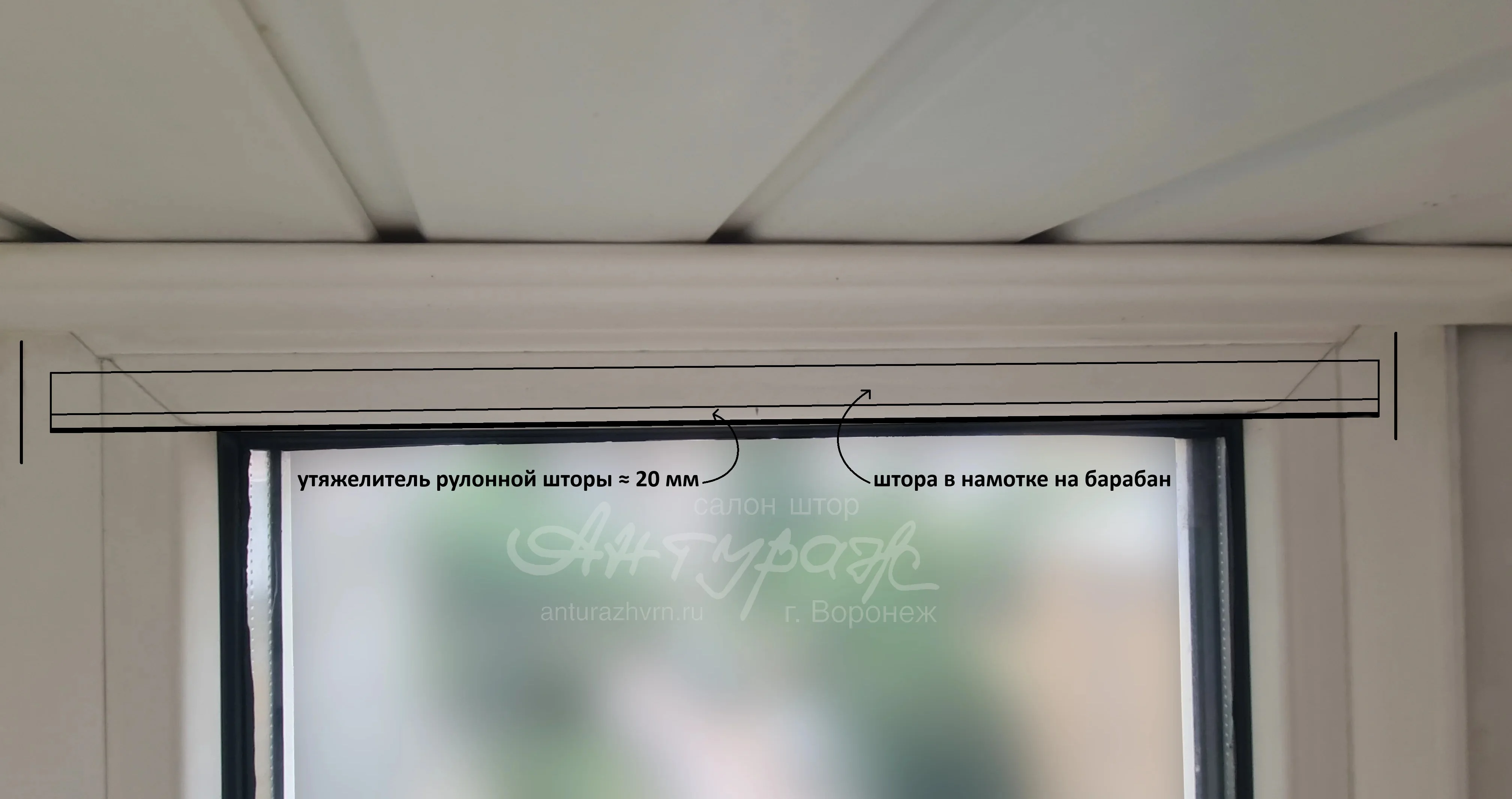

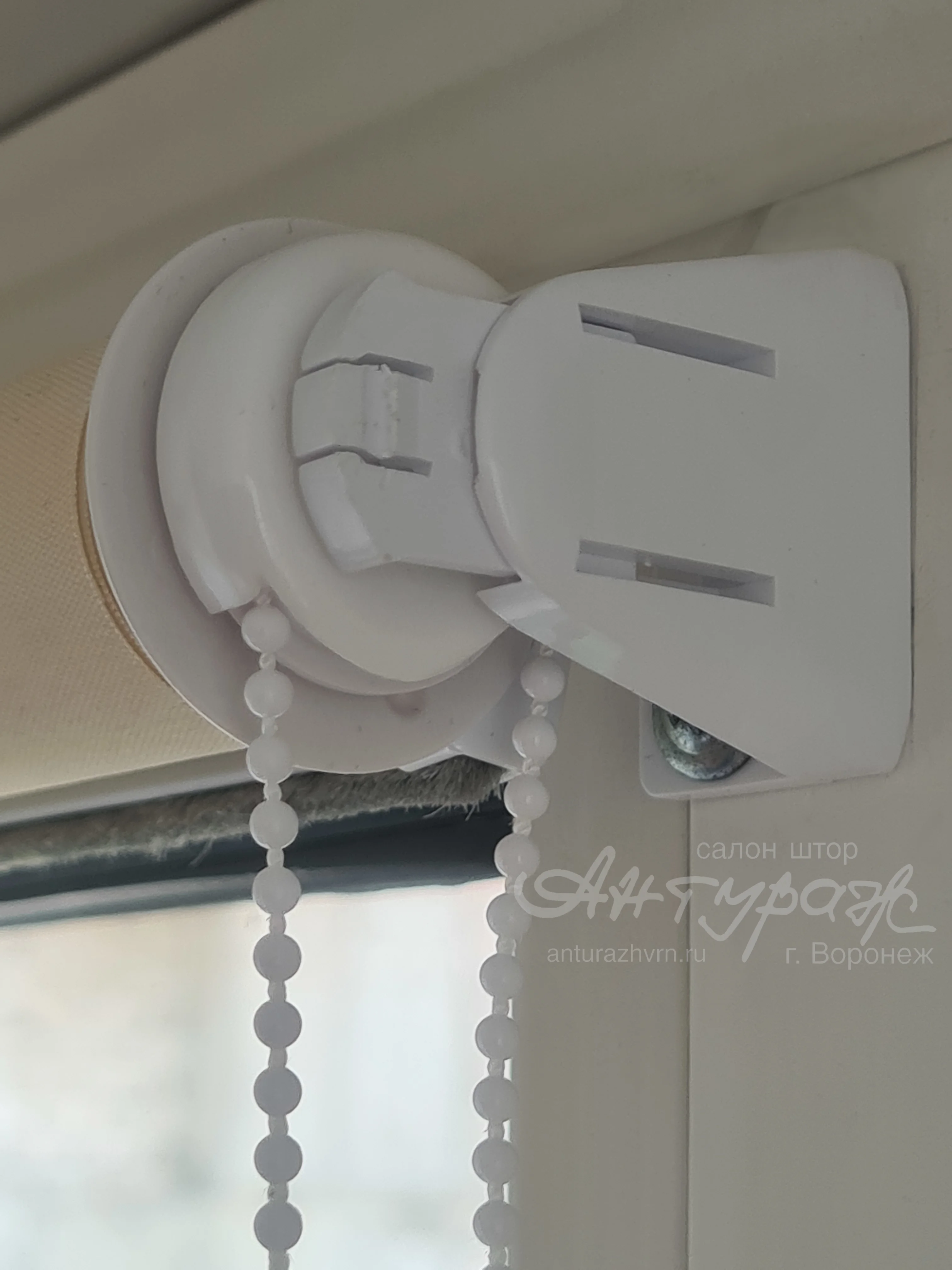

В общем случае можно располагать рулонную штору так, чтобы низ барабана намотки + утяжелитель был в один уровень с нижним краем штапика, не ниже. При таком расположении при полном открытии рулонки окно будет так же визуально полностью открыто. А финальное положении всей шторы при открытии можно отрегулировать установкой ограничителем цепи, об этом будет ниже.
При планировании установки предлагается учитывать высоту утяжелителя, т.к. разные производители делают немного разный вылет торцевого кронштейна. В одном случае при полном открывании рулонная штора может свернуться полностью и утяжелитель визуально уйдёт за намотку. Это произойдёт, если вылет кронштейна достаточный, чтобы в расстояние между барабаном и профилем окна поместилась и вся намотка, и утяжелитель. Но довольно чаще бывает другой вариант, когда утяжелитель не помещается в это расстояние и стопорится вплотную к намотке барабана. Так же такое может быть, когда заводская намотка немного смещается в сторону при открывании, и утяжелитель сам цепляется за торцевой кронштейн.
Если у вас после установки утяжелитель может зайти за намотку, то это регулируется ограничителем цепи. Его применением мы останавливаем утяжелитель от подъёма за уровень намотки, это выглядит хорошо и ограничивает износ эти частей рулонной шторы.

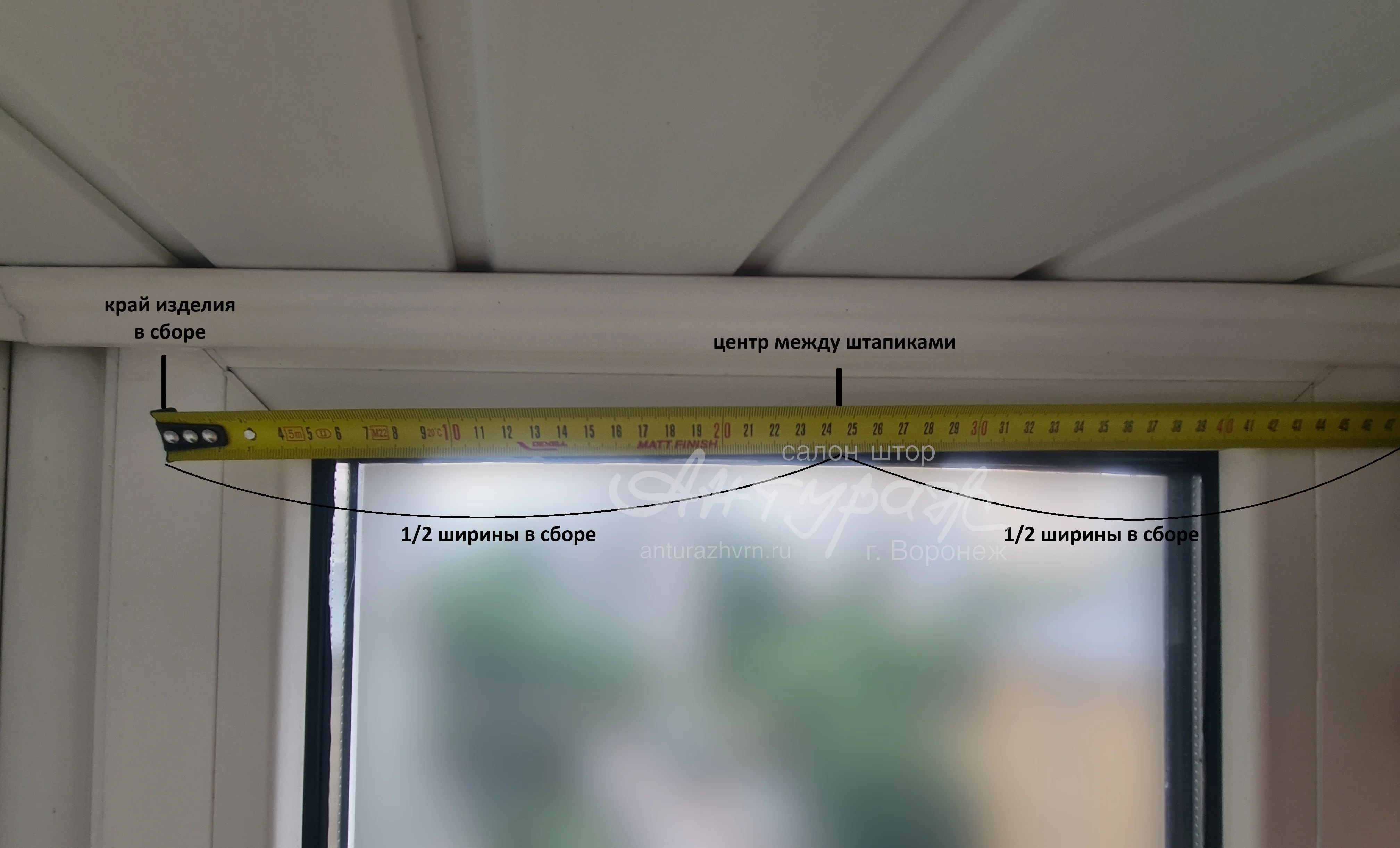

Теперь на оконном профиле нужно найти центр между штапиками (можно сказать центр окна) и отметить его карандашом. В обе стороны от центра отложить 1/2 габарита изделия в сборе, чтобы найти крайние точки (края торцевых кронштейнов). На фото размер в сборе составил 48,8 см. В данном случае от центра откладываем по 24,4 см и чертим линию.

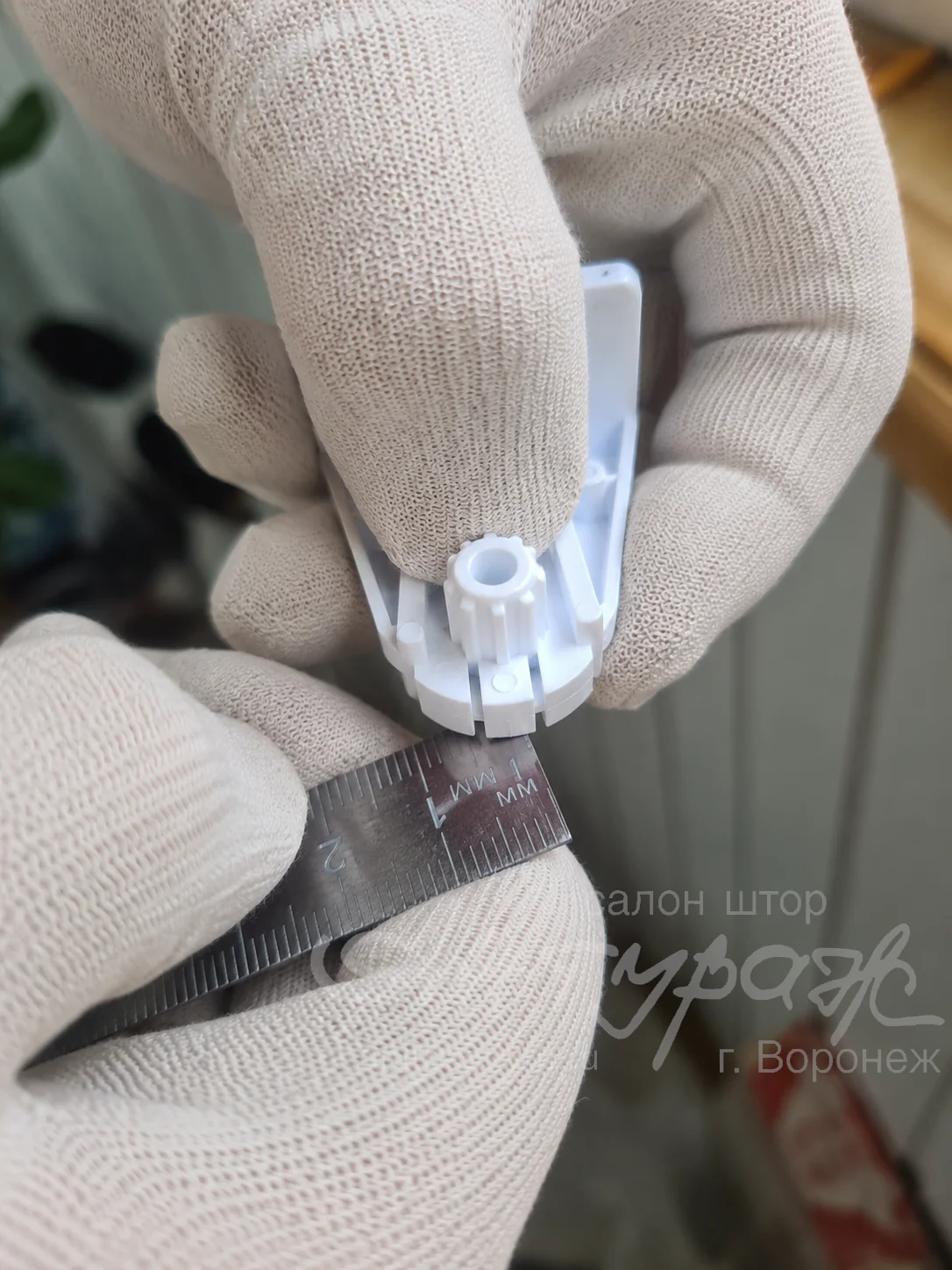

* Можно сделать небольшой припуск и увеличить размер с каждой стороны на 1 мм, чтобы соединение механизма, вмонтированного в рулонную штору, с торцевым кронштейном было не таким плотным.

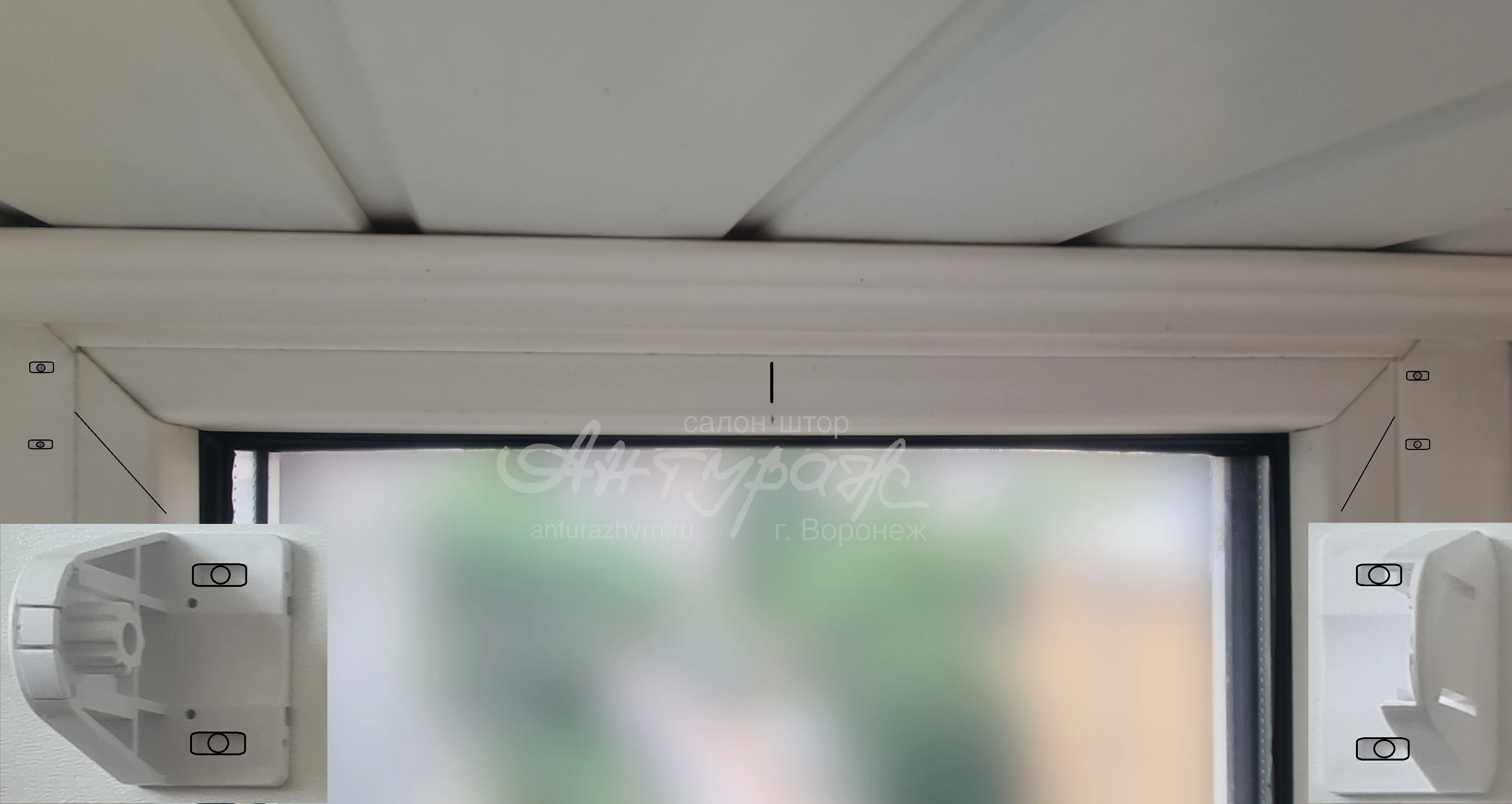

Теперь необходимо снять торцевые кронштейны с рулонной шторы и приложить их к размеченным габаритам отдельно, чтобы обвести карандашом выемки под саморезы. Таким образом вы получите отметки на оконном профиле - места, где саморезы закрепят кронштейны на профиле окна.

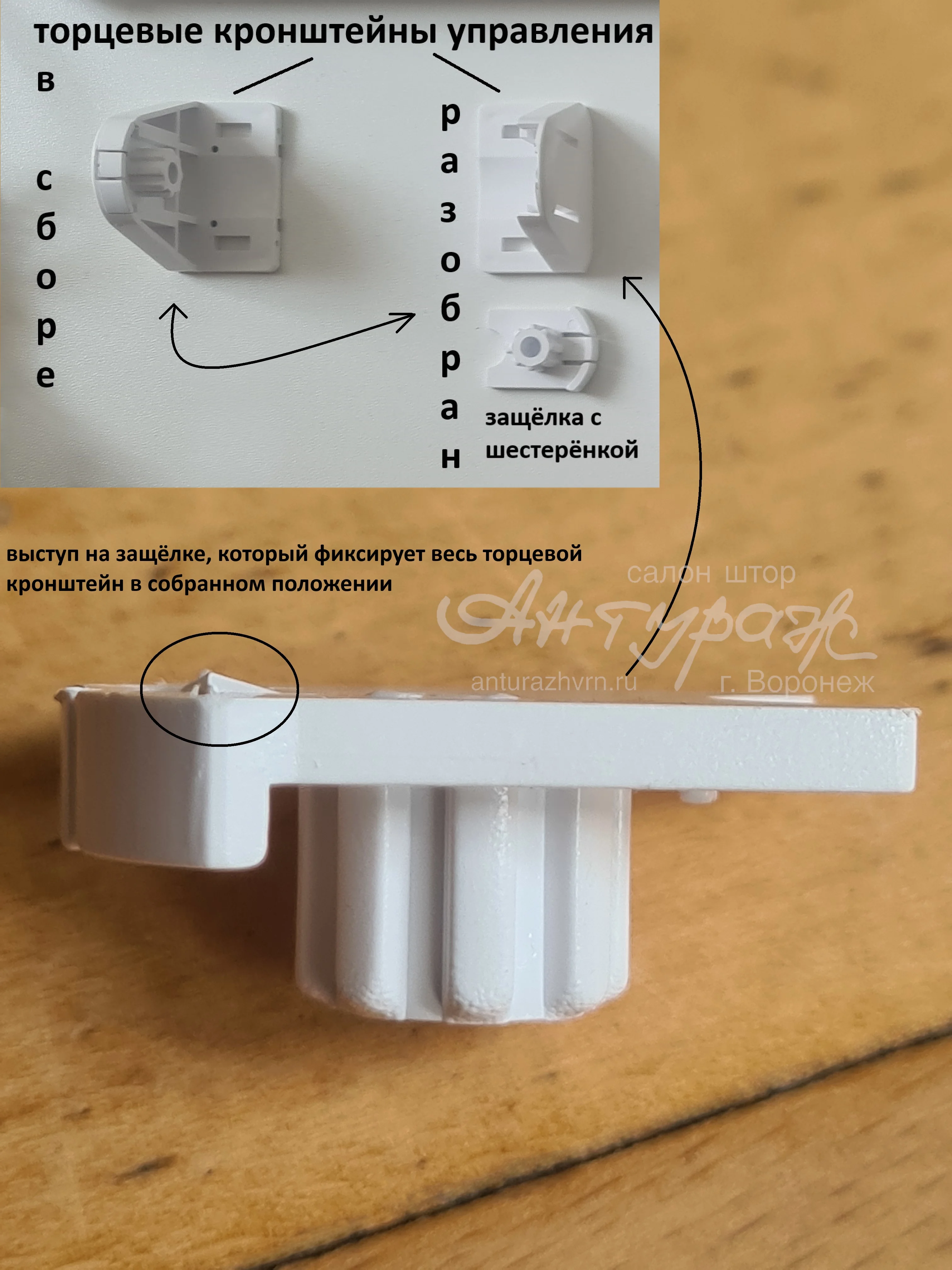

Для начала надо разобрать торцевой кронштейн на составляющие: в нашем случае отсоединить защелку с шестерёнкой. Как это сделать показано на фото ниже. Суть в том, что внутри собранной конструкции есть выступ, который надёжно фиксирует элементы вместе. Защёлку требуется отогнуть, выступ перестанет упираться в ответную часть и защёлка выйдет из пазов. У разных производителей схема может несколько отличаться, но общий принцип схож.

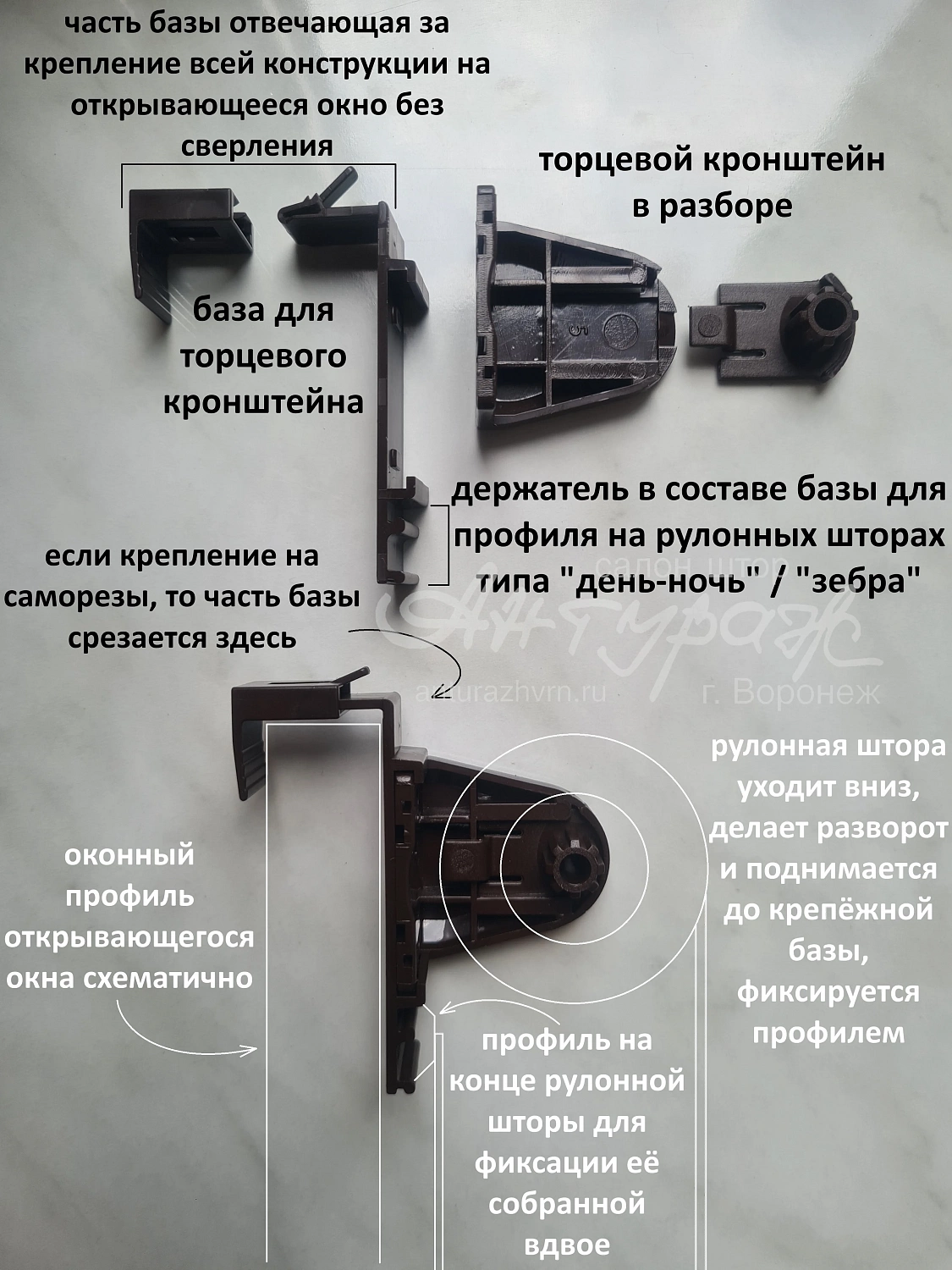

На первой фото-схеме показан вариант комплектации кронштейна с базой. Крепёжную базу можно установить на профиль несколькими способами:
Если по какой-то причине вы не хотите сверлить профиль, то здесь показан механизм обжатия профиля. Видна защёлка, которая хорошо фиксирует ответную часть после обжима профиля. Например, аналогичным же образом - обжимом фиксируется на окне нижней кронштейн натяжения лески.
В этом случае можно так же обойтись без сверления, убрав часть базы - это допустимая производителями практика. Часть базы, обращённая к оконному профилю, становится плоской и крепится на высококачественный двухсторонний скотч.

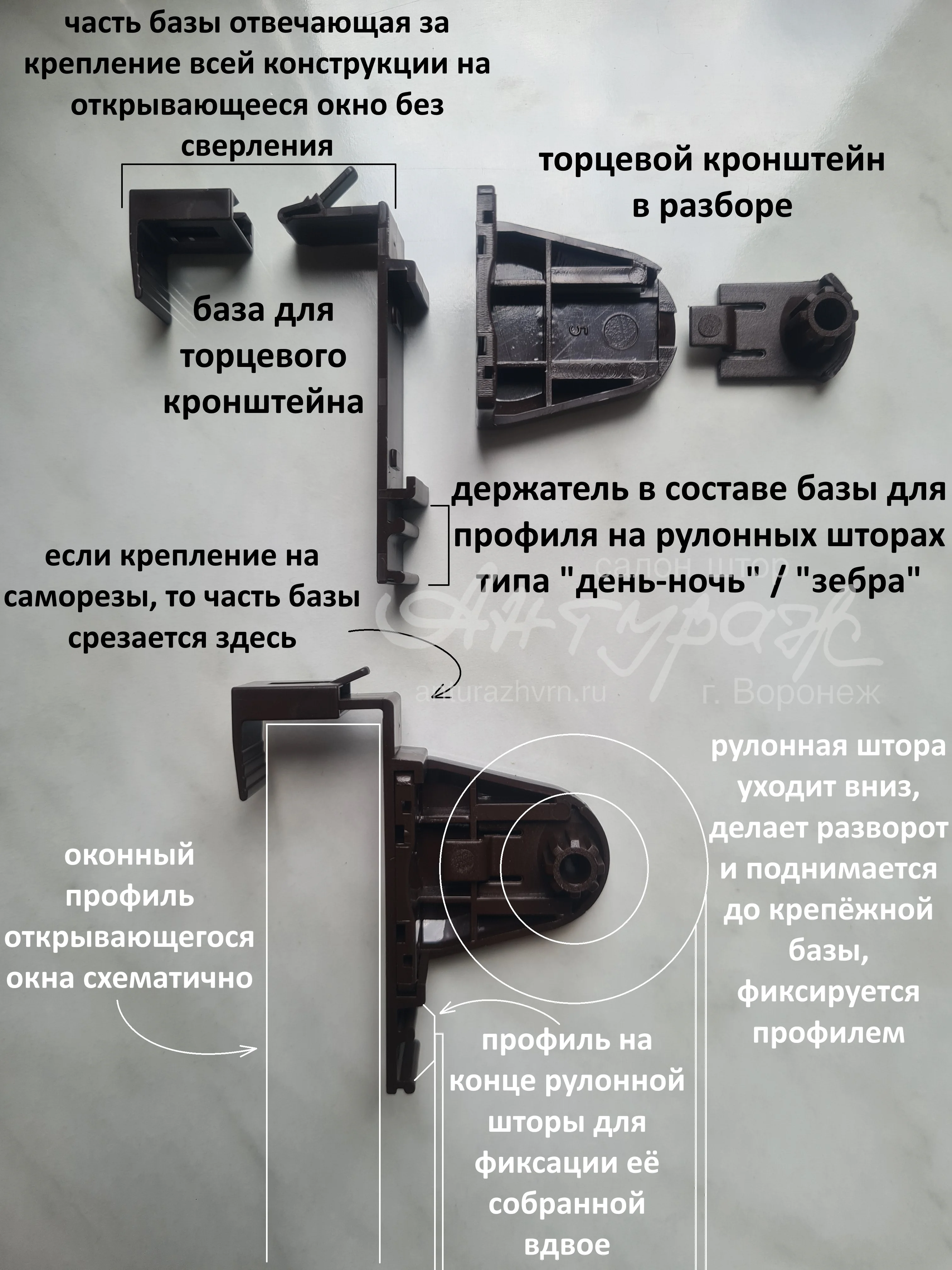

Во всех вариантах крепления держатель в составе базы для профиля на рулонных шторах типа "день-ночь" / "зебра" остаётся, это показано на фото-схеме.
Самым надёжным способом остаётся сверление. Торцевой кронштейн вставляется в базу и просверливается в обычных местах, только вместе с базой. Эти отверстия есть как и на обычном торцевом кронштейне без базы.

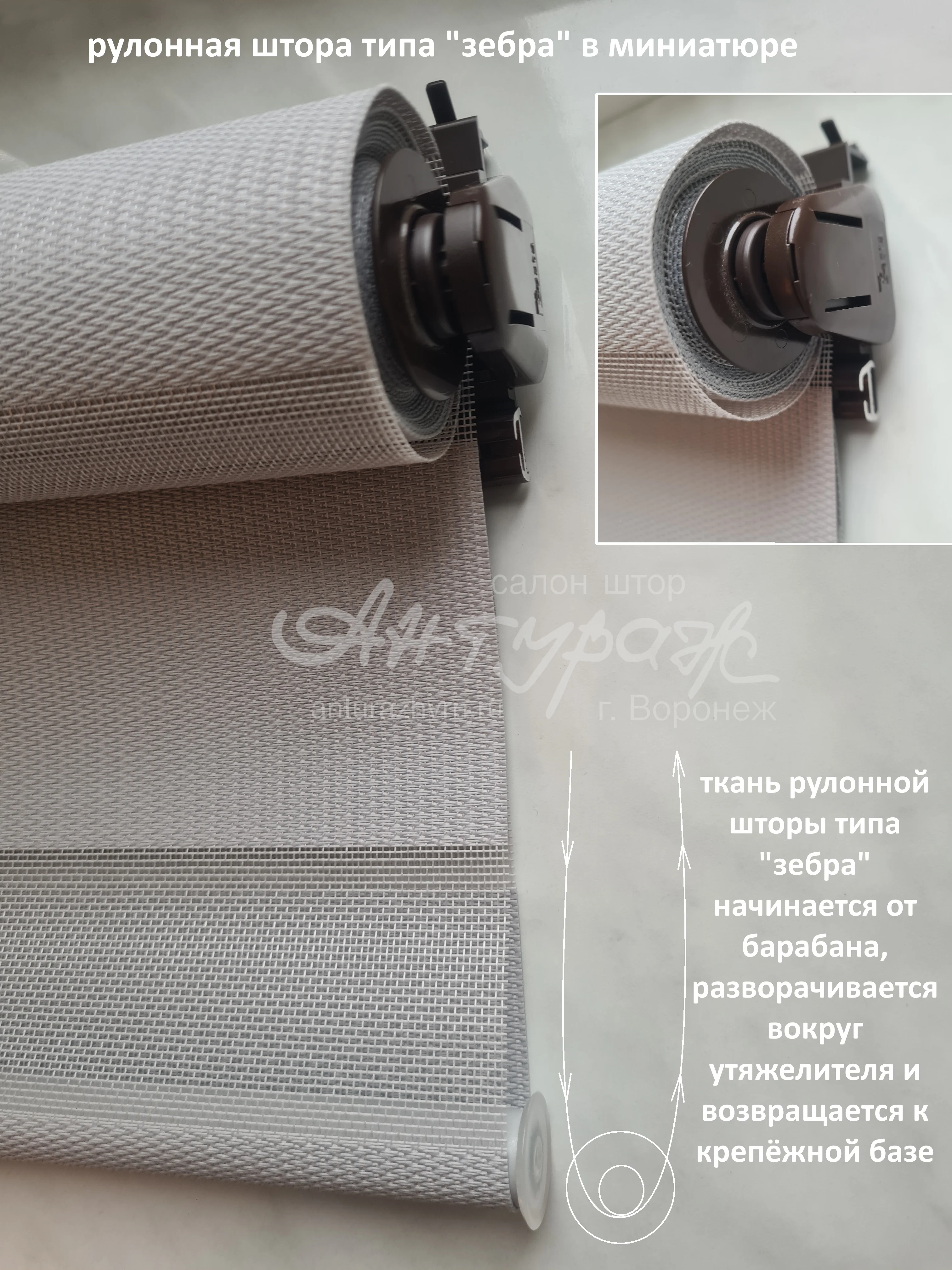

На этой фото-схеме показана рулонная штора типа "зебра" (аналогично крепится и день-ночь) в миниатюре. Здесь можно наглядно увидеть как ткань выходит из намоточного барабана, доходит до нужной высоты и затем возвращается обратно. В самой нижней точке в поворот ткани укладывается утяжелитель. Он никуда жёстко не крепится, а держится внутри за счёт выступающих заглушек и своего веса.
Кстати, в эти заглушки могут вставляться кольца для лески и монтироваться как рулонная штора на откидное окно. В этой статье об этом целый раздел.
Нижний край ткани рулонной шторы имеет профильный утяжелитель, который вставляется в нижнюю часть крепёжной базы. Посадочное место для этого профиля расположено на базе сразу под торцевым кронштейном. Рулонная штора делает полный оборот. Получается, что на окне висят как бы два полотна: одно за другим. Таким образом достигаются разные эффекты: при определённом положении этих двух полотен друг относительно друга штора может полностью затенять помещение или наоборот впускать свет через свои полосы.
Пример шторы "день-ночь" из раздела "Рулонные шторы"
Если вы устанавливаете рулонную штору без лески, то просто двигайтесь дальше по статье. Если же с леской - нужно сделать манипуляцию с торцевым кронштейном

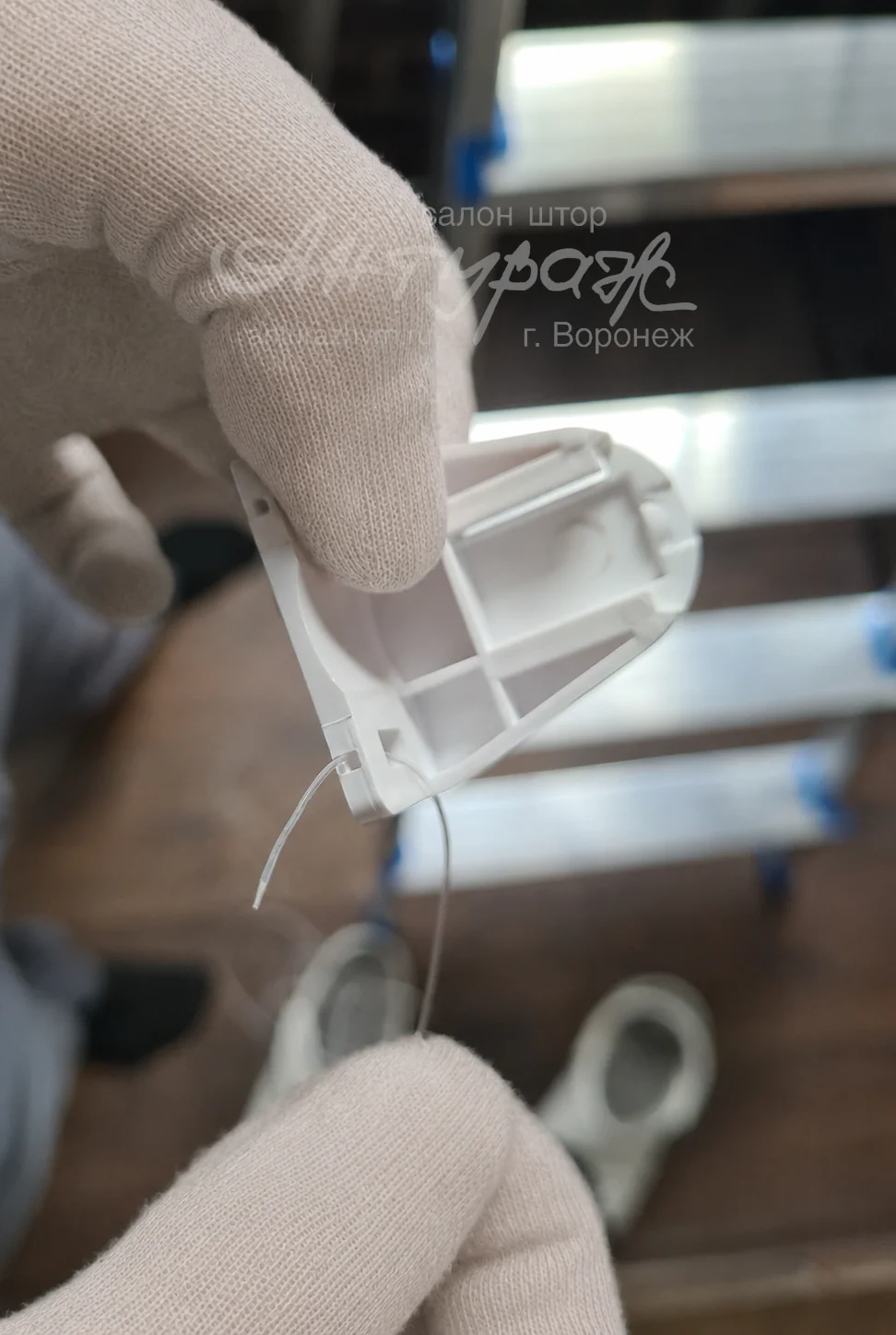

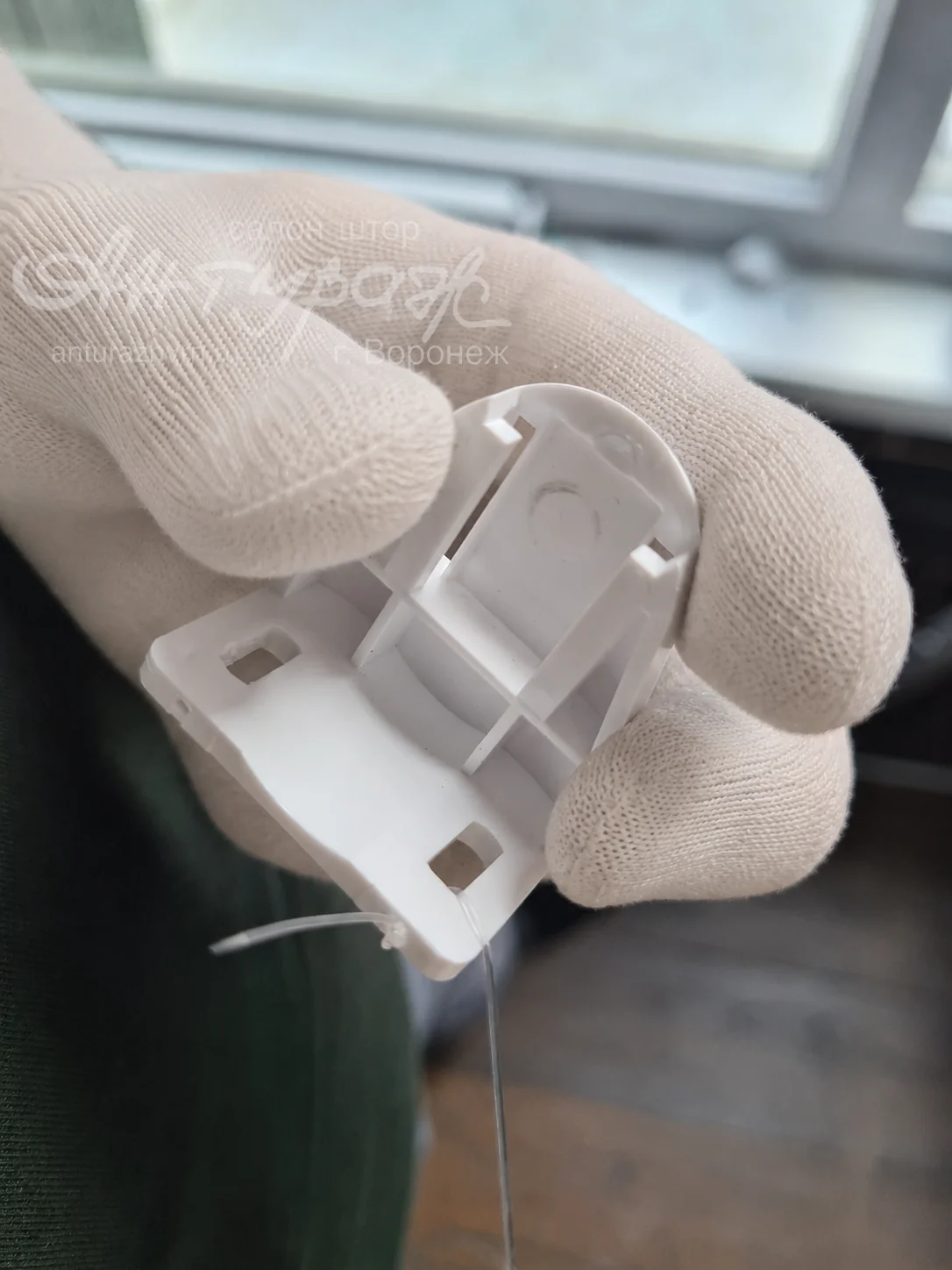

Берёте моток направляющей лески. На данный момент её можно не отмерять и не отрезать. До крепления к оконному профилю, в сквозное отверстие торцевого кронштейна следует пропустить один край лески и вывести наружу на 5-10 сантиметров. Выпущенной лески должно хватить, чтобы без труда завязать стопорящий её узел. Вы проделываете это с обоими кронштейнами рулонной шторы. Проверьте, что при натяжении ваш узел надёжно удерживает леску от выскальзывания из монтажного отверстия. Последовательность показана на следующих фотографиях.

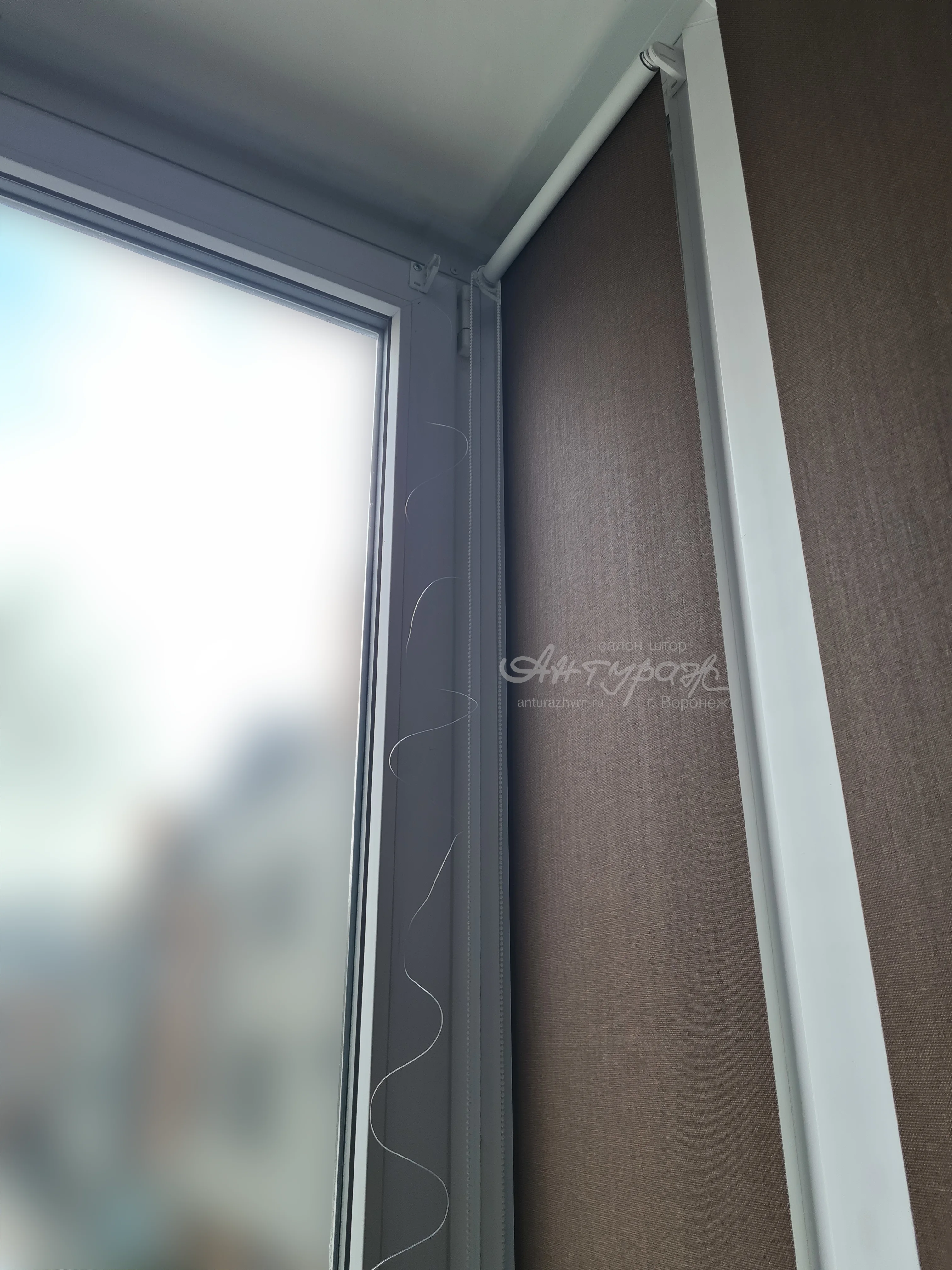

Почему мы не отмеряли леску, а брали весь моток? После монтажа торцевого кронштейна на оконный профиль вы можете просто растянуть моток до самого низа оконной рамы (или, например, балконной двери в других случаях), визуально добавить ещё запас 15-20 сантиметров и отрезать по факту. Это удобнее и быстрее, чем мерять отдельно. До дальнейших этапов леска останется свисать с каждого кронштейна как на фото.
Теперь, когда у вас есть необходимые сейчас карандашные отметки, можно приступать к монтажу. Перед закручиванием саморезов мы рекомендуем сделать для них направляющий путь сверлом. Для этого в местах расположения саморезов сначала просверливается отверстие на всю глубину. Если этого не делать, то саморез часто уходит в сторону, отклоняется от нужного угла и крепление получается не аккуратным.

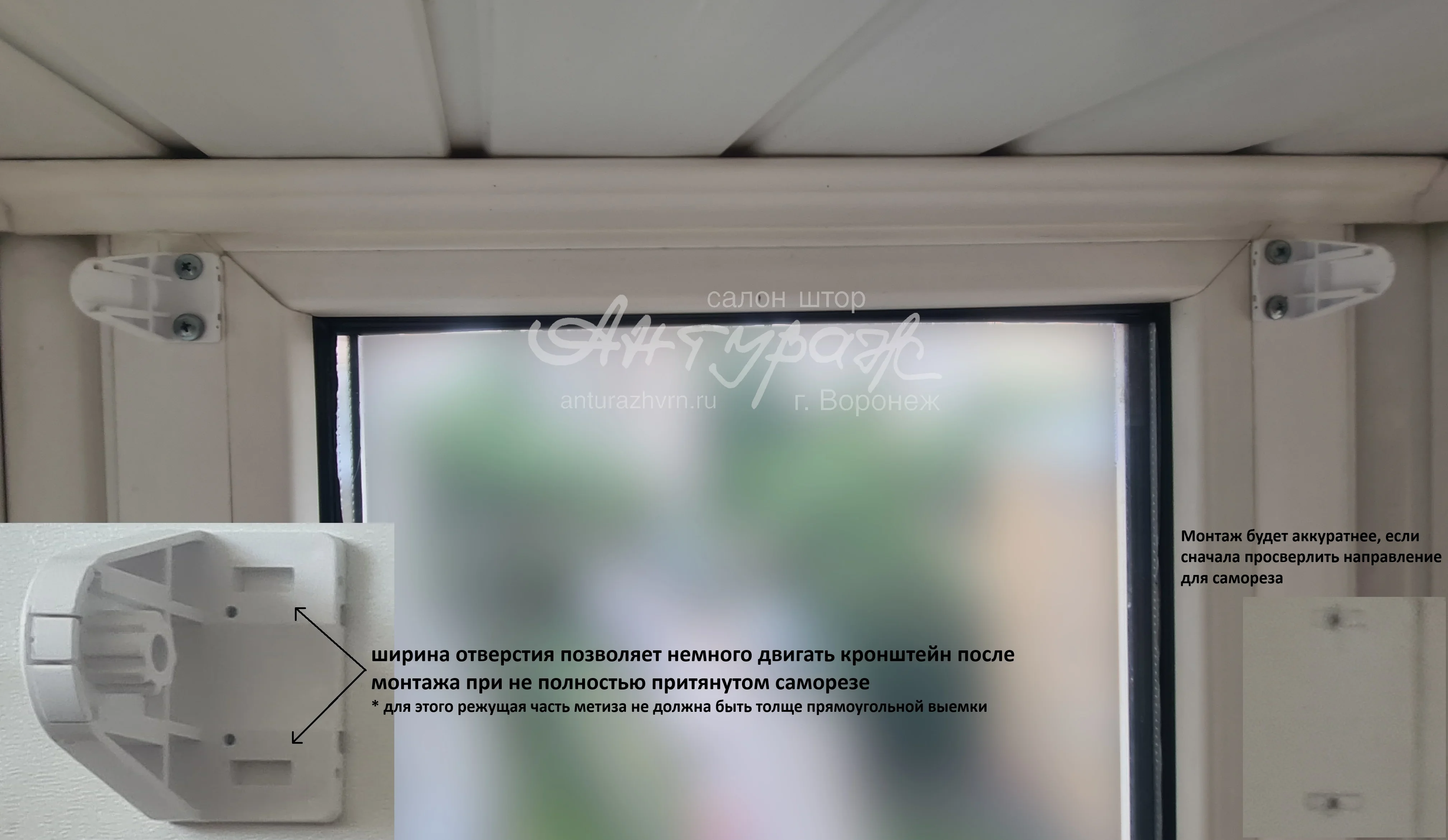

Для крепления кронштейнов лучше выбрать саморезы с не слишком широкой режущей частью. Тогда саморез на заденет пластик выемки кронштейна и сдвинуть кронштейн, если понадобится регулировка, будет очень просто. Схематично это так же показано на фото ниже.
Теперь когда отметки на оконном профиле сделаны, можно крепить торцевые кронштейны. Мы рекомендуем сначала просверлить направляющие отверстия для саморезов. Для этого использовать сверло меньшего диаметра, чем резьба самореза. При таком двухэтапном крепеже получается добиться аккуратного результата: саморез притягивается под правильным углом и не уходит в сторону.
Саморез желательно выбрать с резьбой меньше, чем заводские отверстия в торцевом кронштейне. Тогда если возникнет необходимость скорректировать положение кронштейна, это будет сделать легко, слегка ослабив саморезы. Саморез с такой неширокой резьбой будет только притягивать установленный кронштейн к профилю, не врезаясь в его пластиковую часть. Это иллюстрируется на фото ниже.

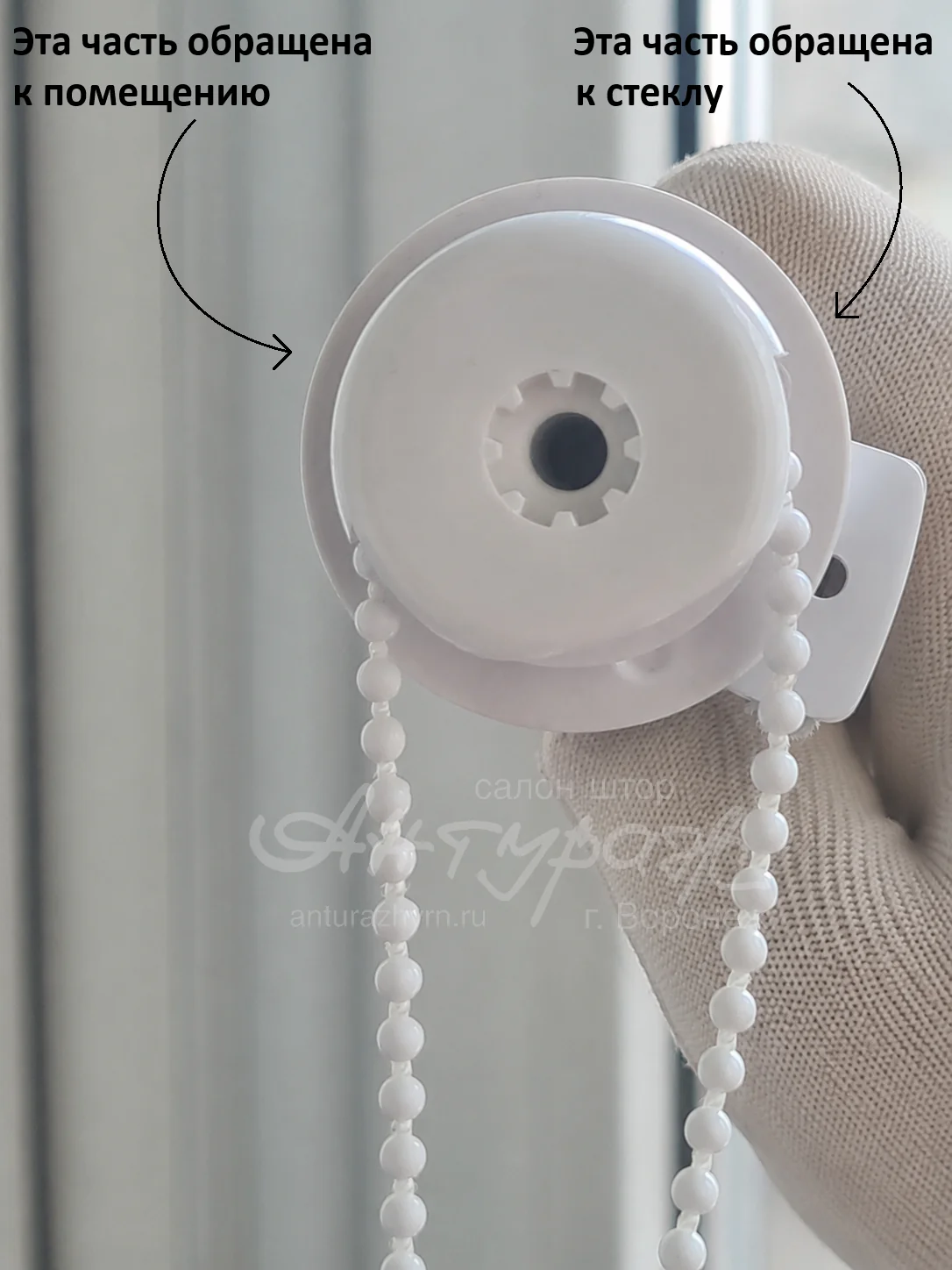

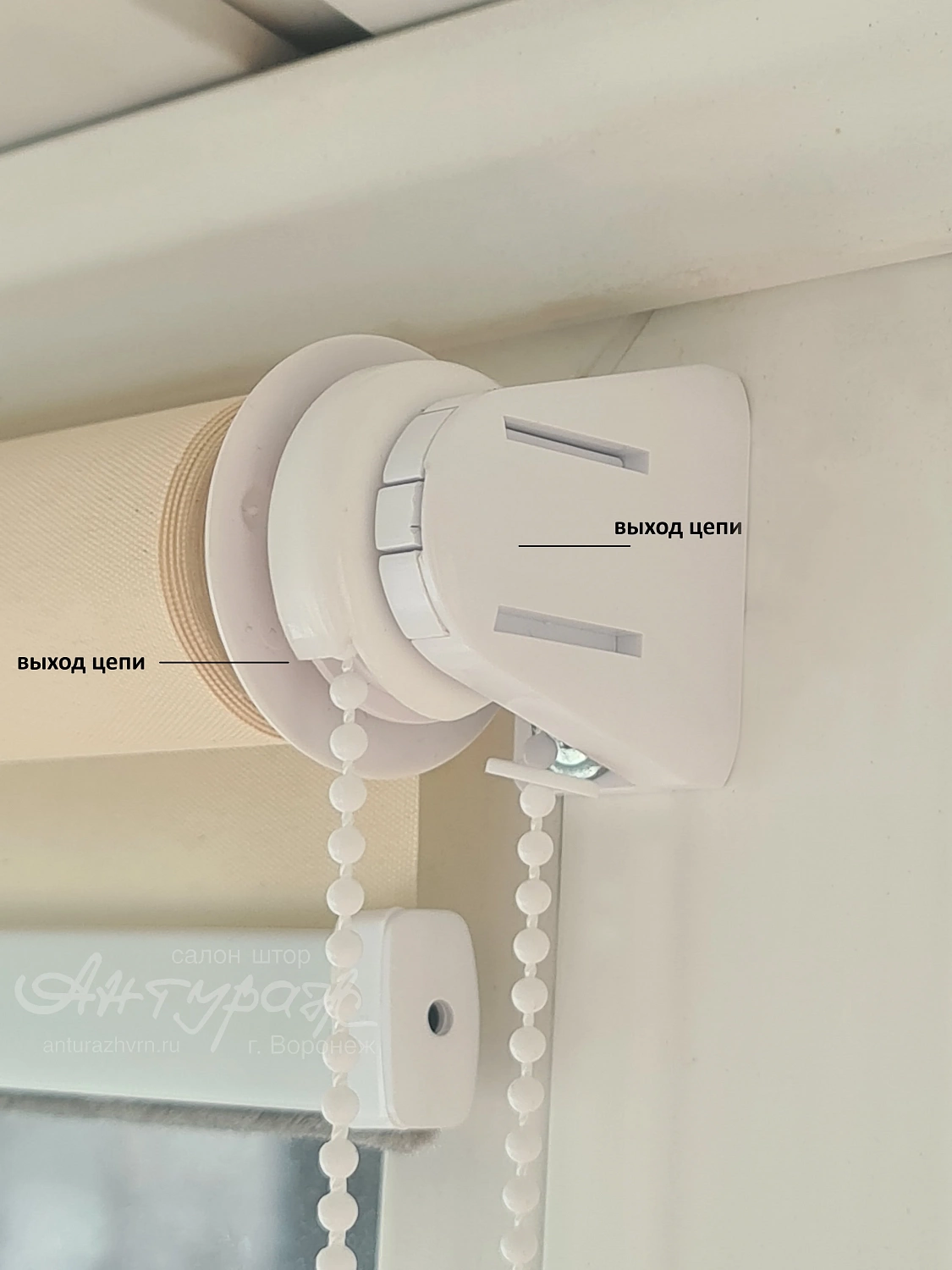

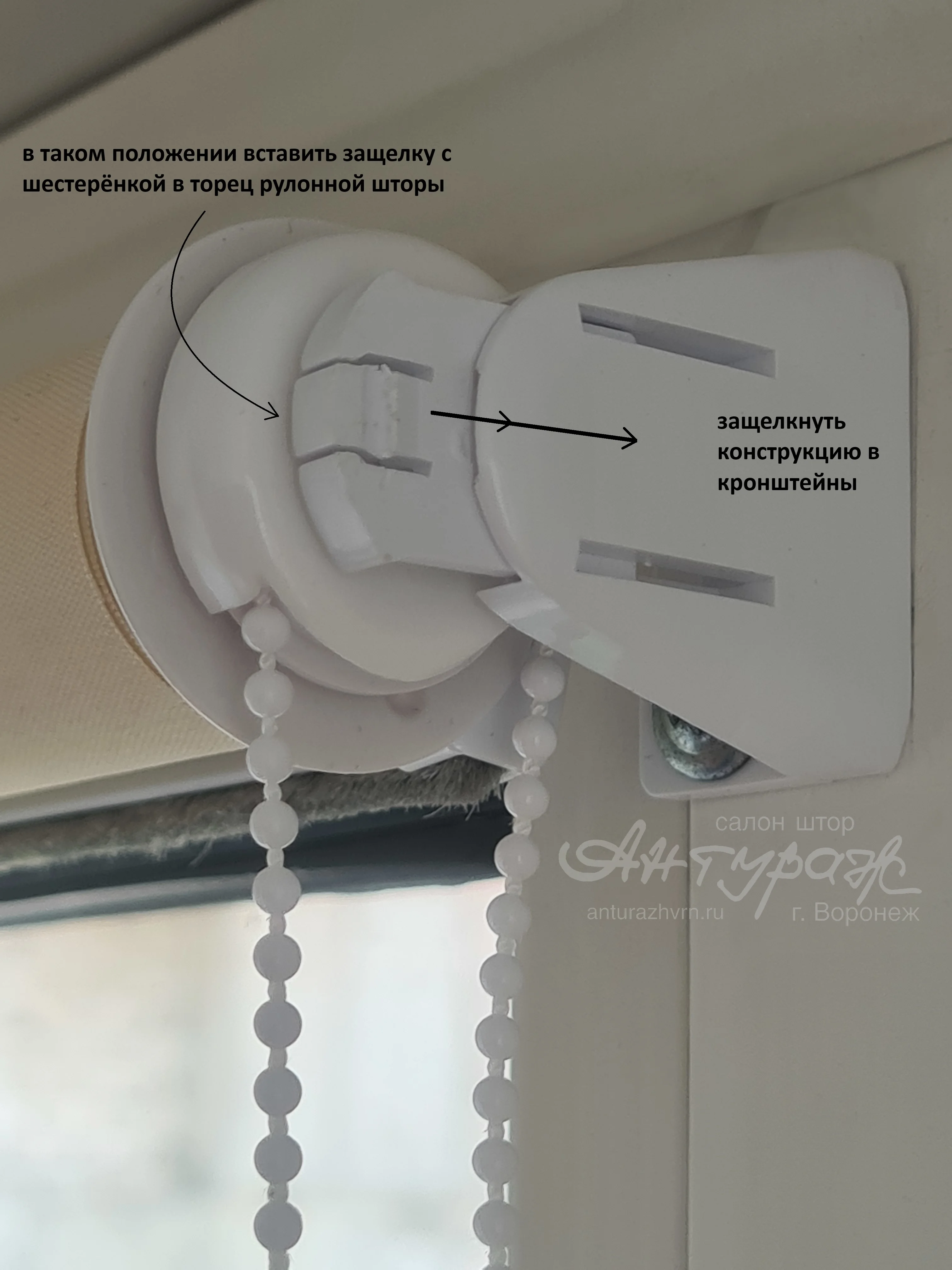

Торцевые кронштейны установлены, теперь можно надевать на саму рулонную штору защёлки с шестерёнками. Здесь лучше выставить штору так как показано на фото ниже. Для плавного хода и легкого движения цепь должна выходить со стороны помещения ниже, чем со стороны стекла. Найдите положение как на фото, вставьте с каждой стороны шестерёнку, защелкните всю конструкцию в пазы на торцевых кронштейнах.

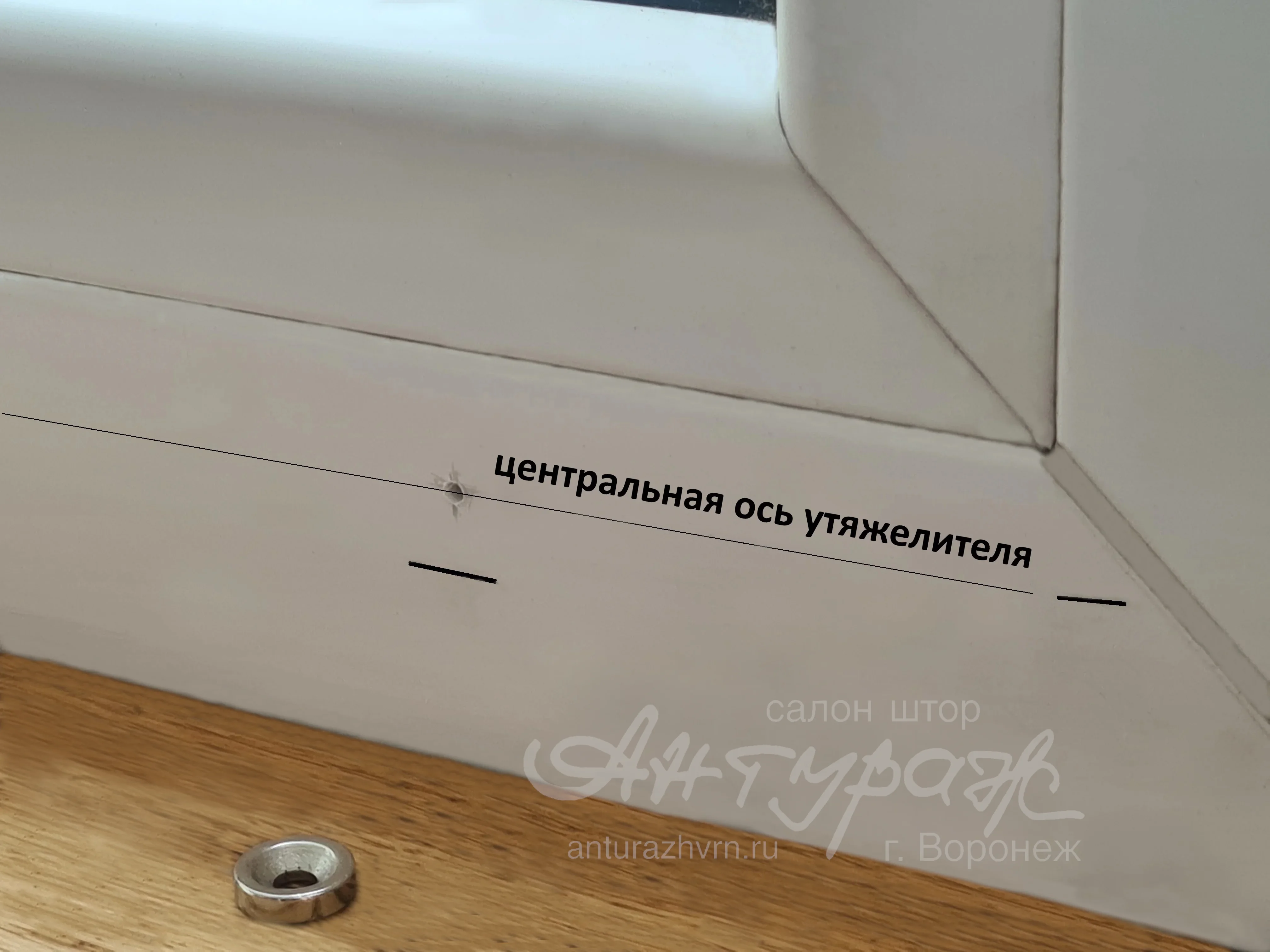

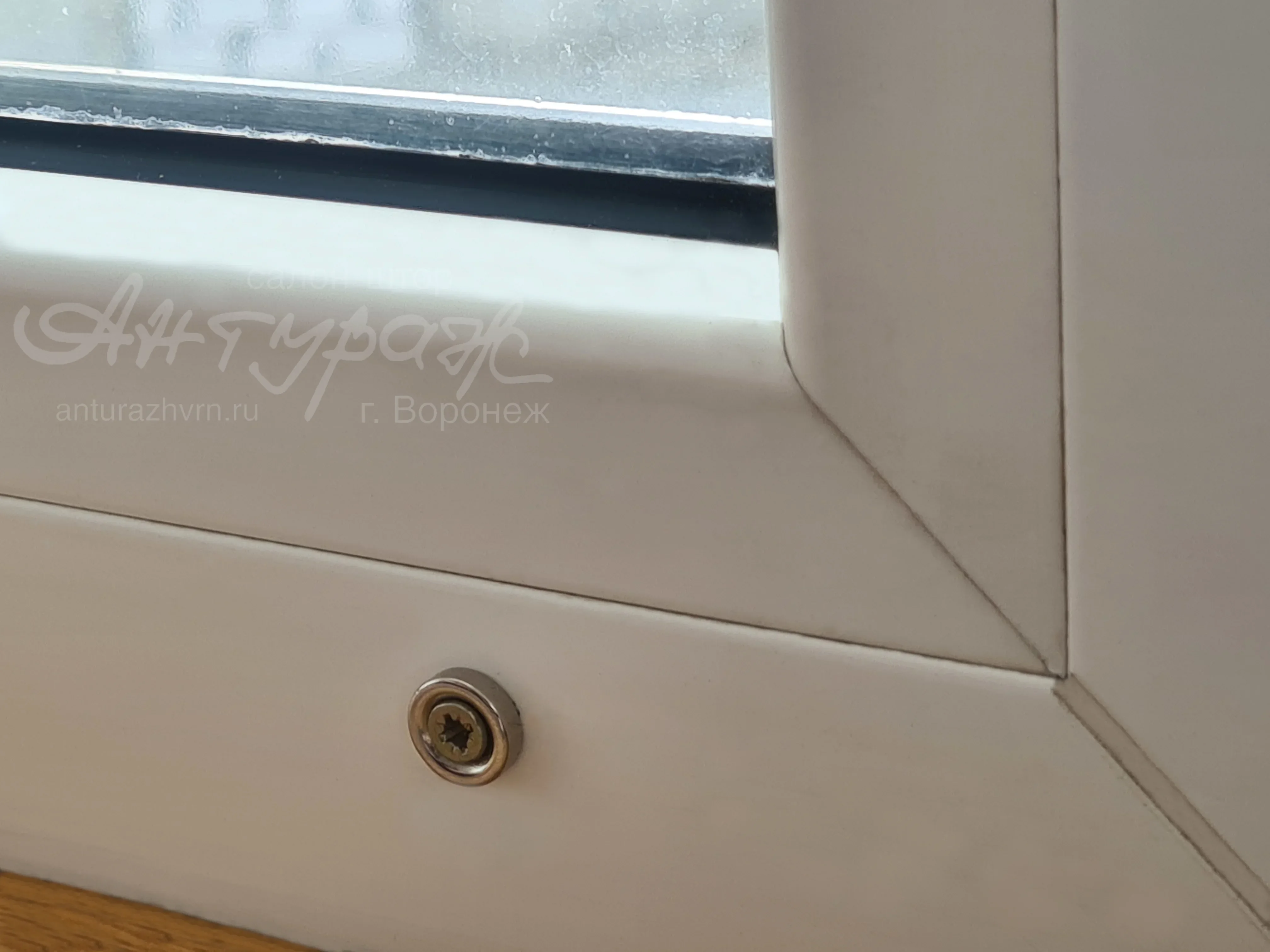

Магниты служат для фиксации рулонки в закрытом состоянии. Они притягивают утяжелить, который находится внизу тканевой части рулонной шторы. Это помогает при ветре, сквозняках и желательно их устанавливать на всех окнах: и глухих, и открывающихся. Даже чаще всего именно на глухих окнах без магнитов рулонная штора может биться при открытой рядом створке.
На фото ниже показан алгоритм:
В итоге отметки будут визуально почти по краям рулонной шторы.
Если вы устанавливаете рулонную штору с леской, то раскройте блок информации ниже.
Сейчас самое время реализовать этот этап. В ином случае просто двигайтесь дальше.

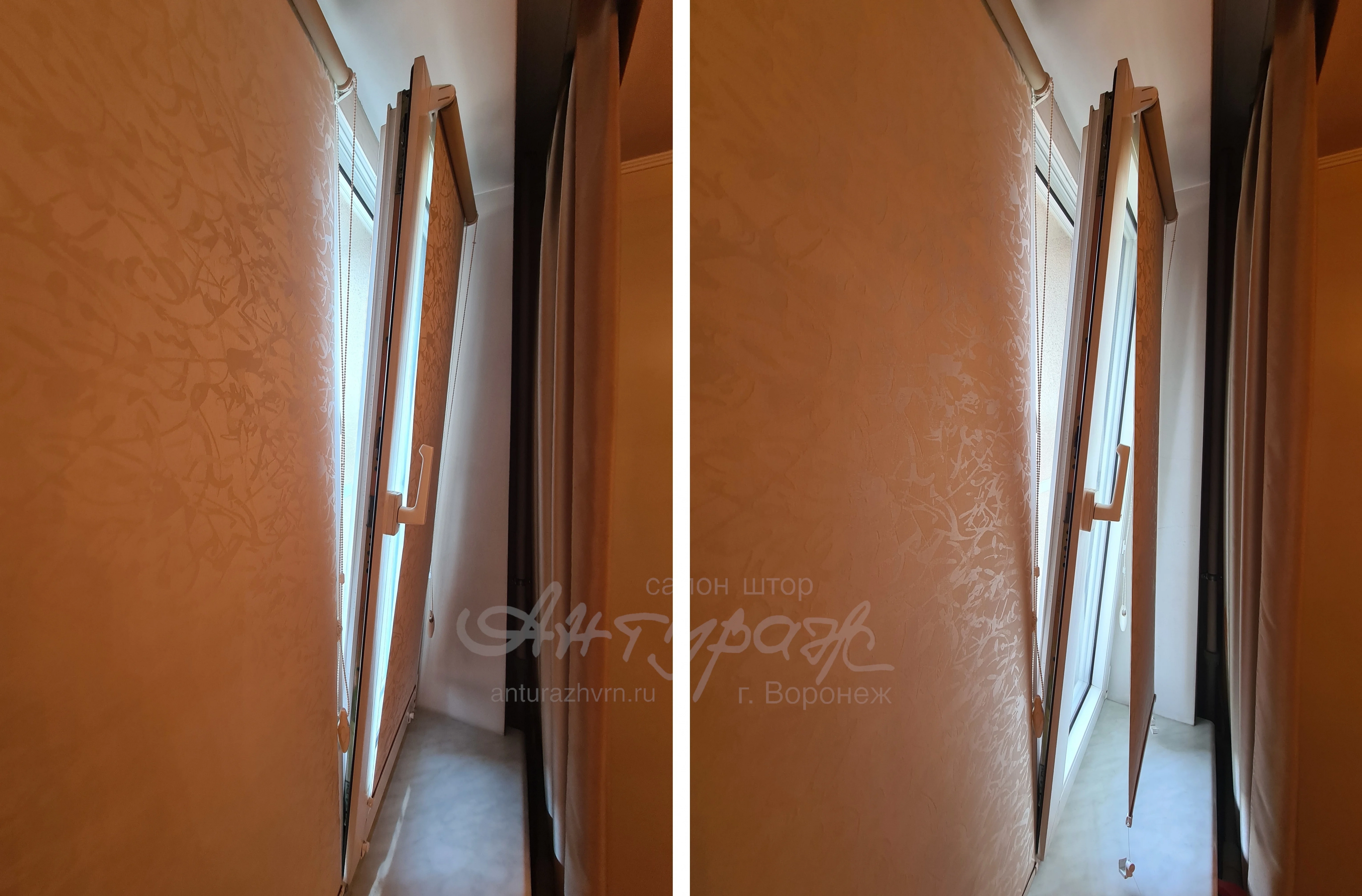

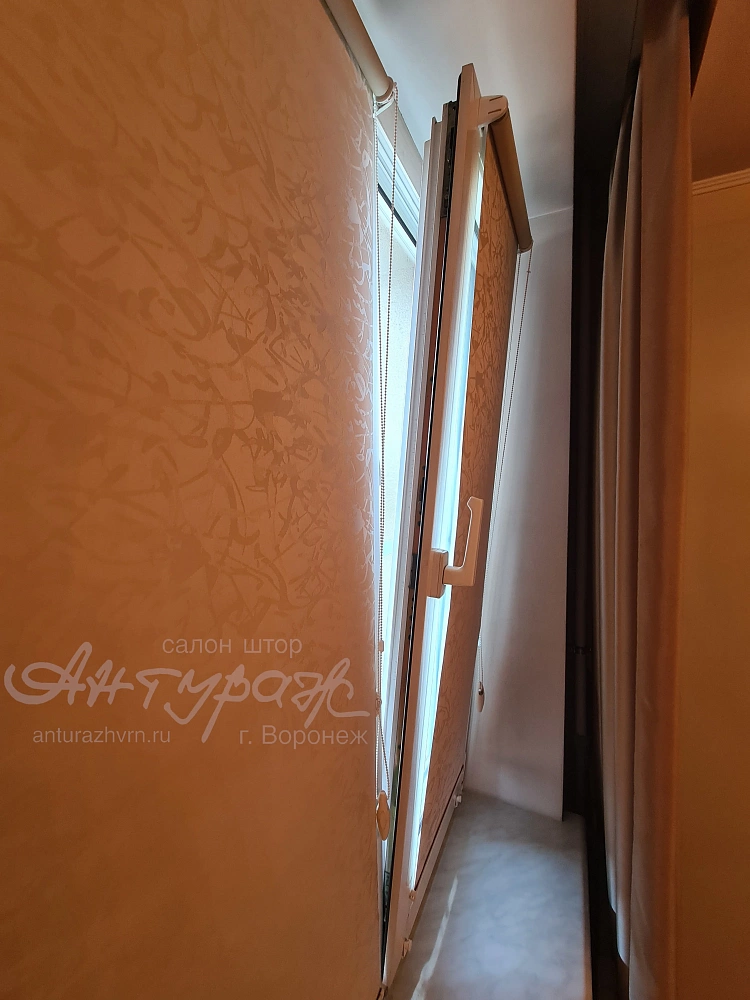

На откидные оконные створки, которые могут открываться на проветривание, направляющая леска - обязательный элемент монтажа. Иначе при откинутом окне рулонная штора будет свободно висеть не прилегая к окну. Леска обязательна и на мансардные окна; на любые окна или двери, которые могут менять положение по вертикали.
Нужна ли леска на просто открывающиеся двери и окна? - Магниты в целом справляются с тем, чтобы при открывании и закрывании, рулонная штора не билась утяжелителем о профиль окна. Таким образом, для открывающихся только по горизонтали окон и дверей леска - по желанию, а магниты обязательны.

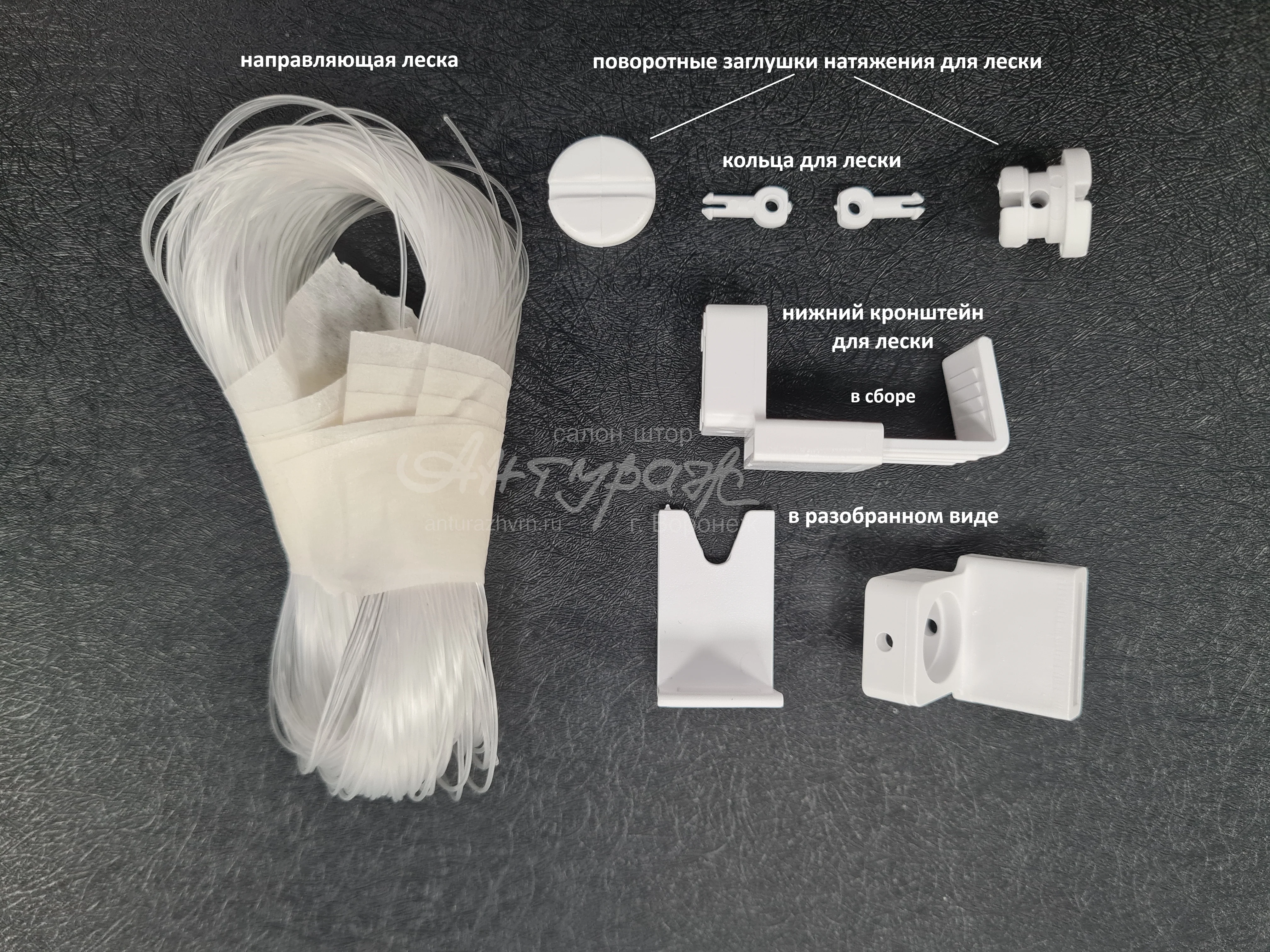

* обычно состоит из трёх элементов: двух разъёмных элементов, которые обхватывают и фиксируются на оконном профиле снизу и поворотного натяжителя лески, который подкручивается в конце этого этапа
* сами кольца вставляются в торцы утяжелителя ткани рулонной шторы, а через их отверстия продевается направляющая леска

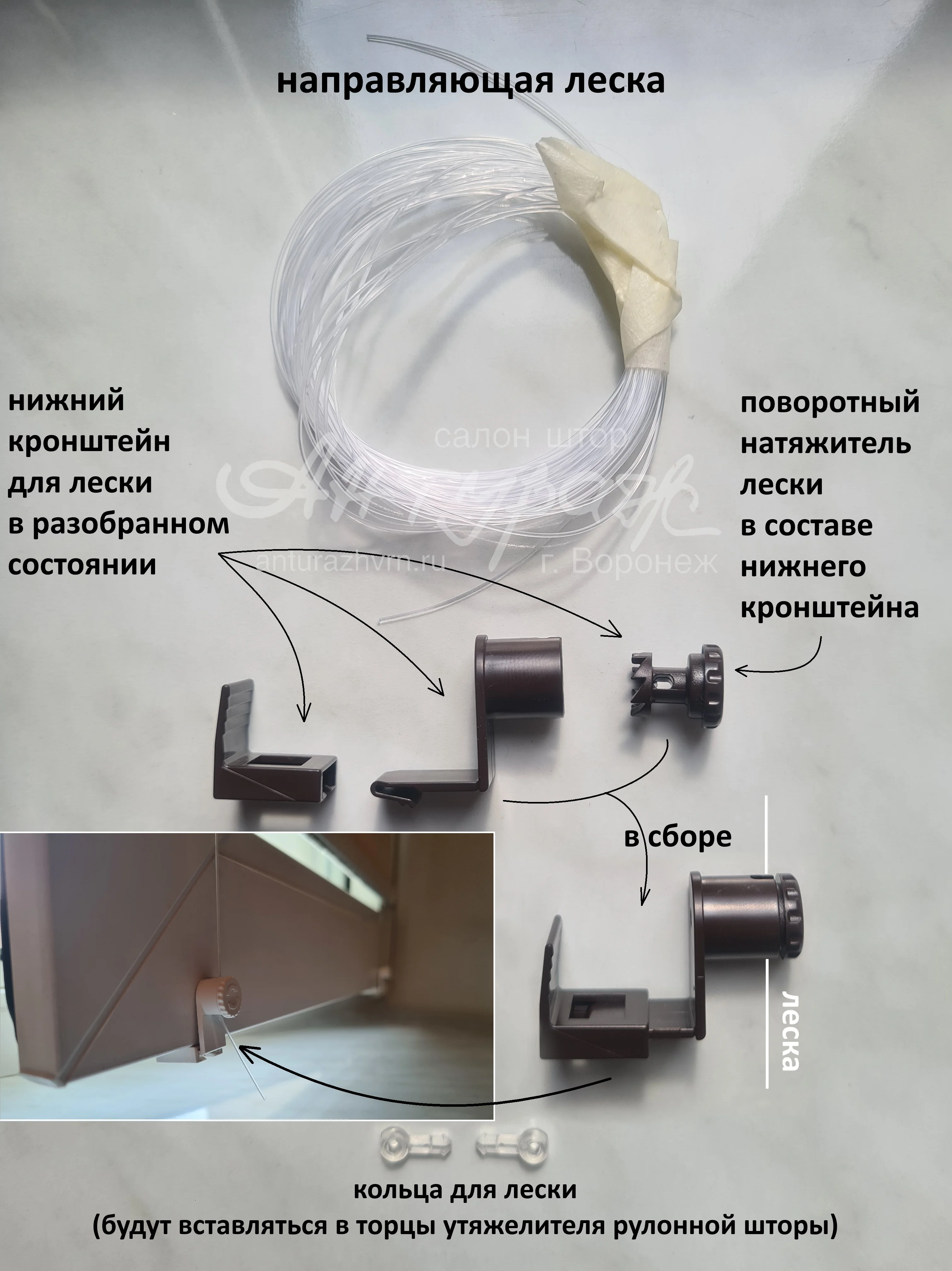

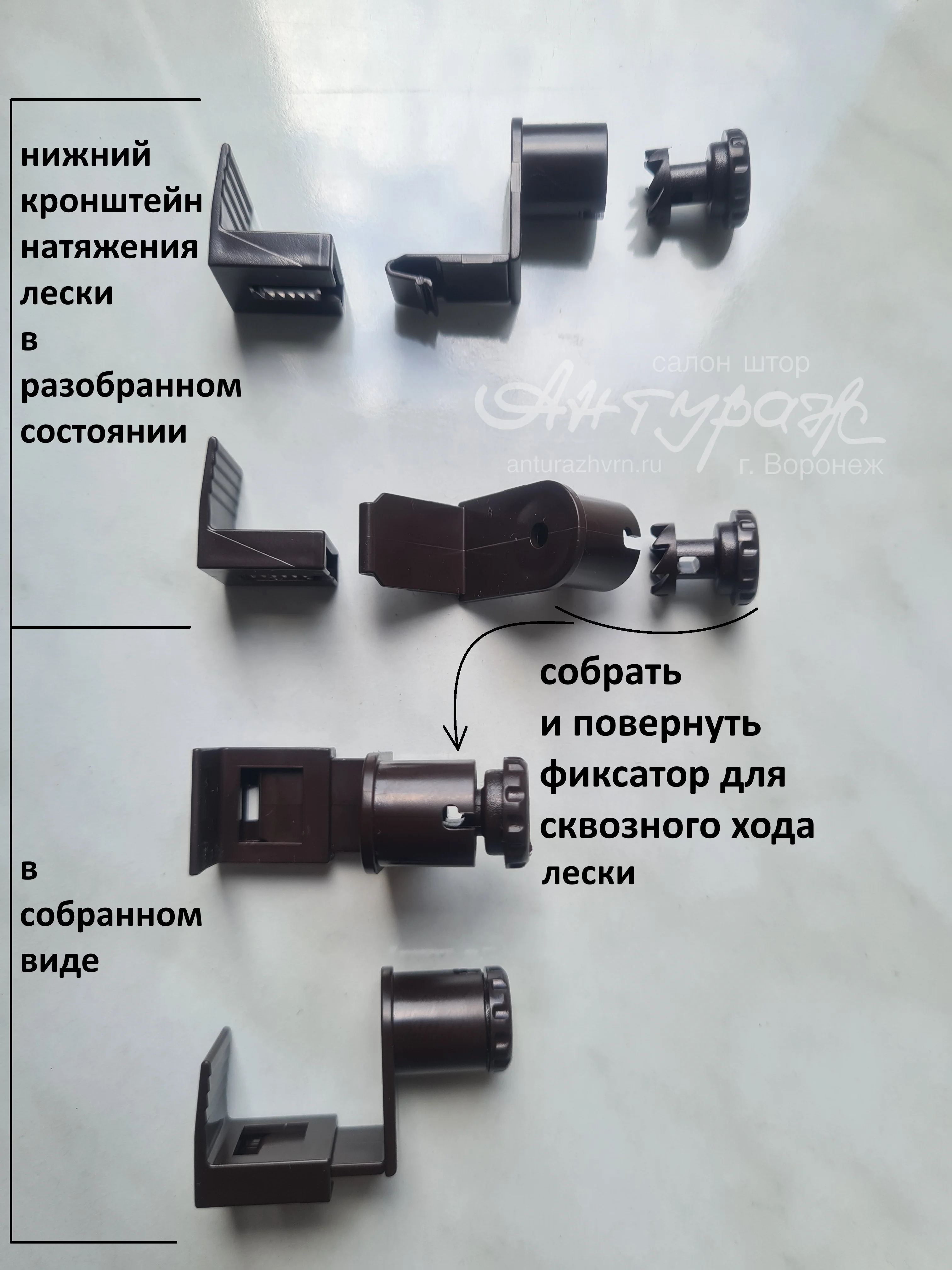

На следующей фото-схеме можно увидеть состав непосредственно нижнего кронштейна натяжения. Здесь так же можно увидеть и представить где эти кронштейны будут располагаться на профиле открывающегося окна. Обратите внимание, что таких кронштейнов на окне два, т.к. направляющая леска обрамляем рулонную штору с двух сторон.
На этой фото-схеме можно увидеть, что поворотный фиксатор лески в составе кронштейна сначала выставляется так, что их отверстия образуют сквозной ход для лески. В таком положении леска свободно пропускается внутрь и позже вращением поворотного фиксатора будет натягиваться до рабочего состояния.
Вышеприведённые фото-схемы позволяют уже довольно детально представить процесс монтажа кронштейна и лески. Теперь будет непосредственно устанавливать.
Выше в этой статье мы уже крепили леску при установке кронштейнов. Поэтому предполагаем, что леска с каждого кронштейна у вас свободно свисает и имеет монтажный запас.

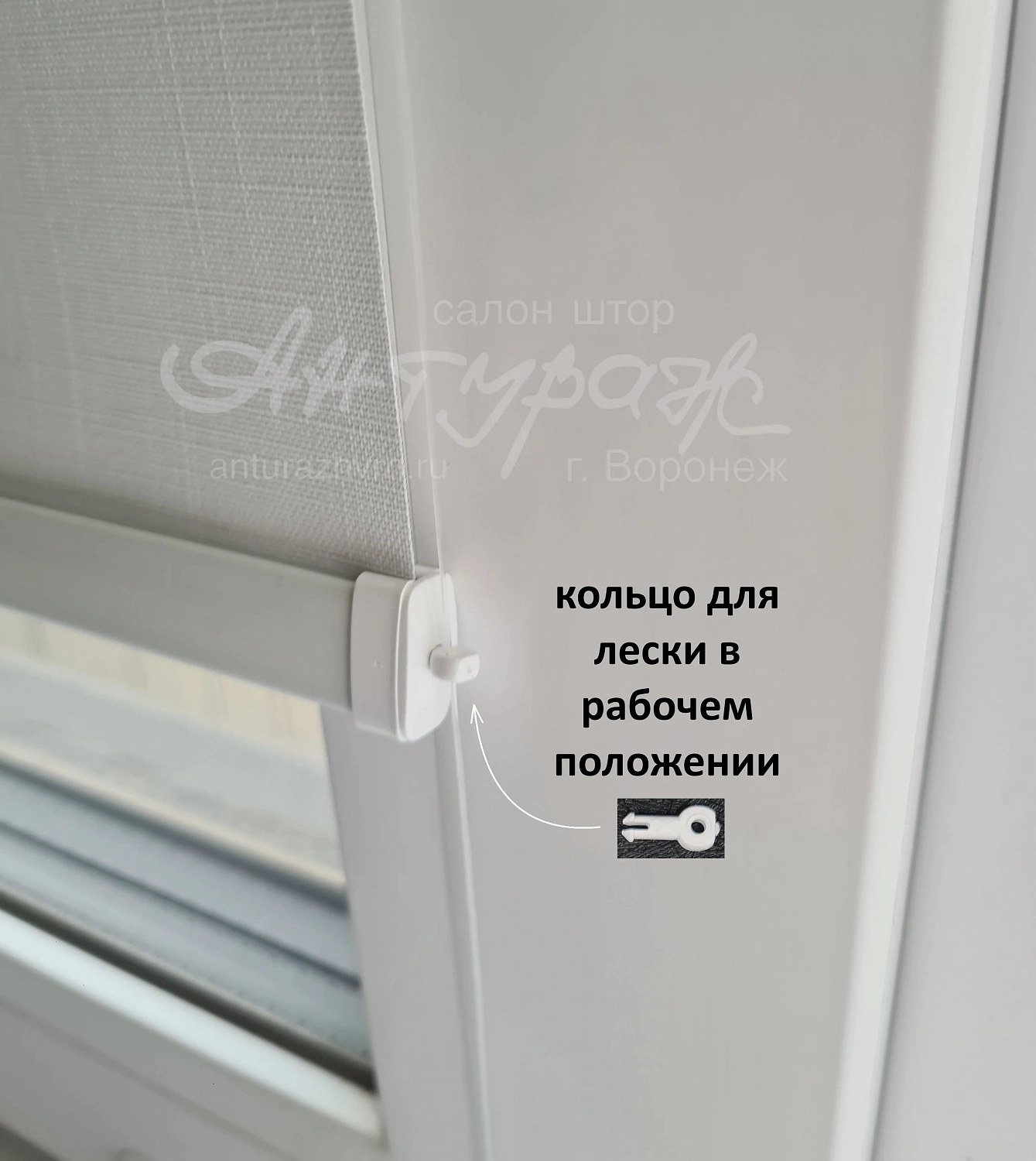

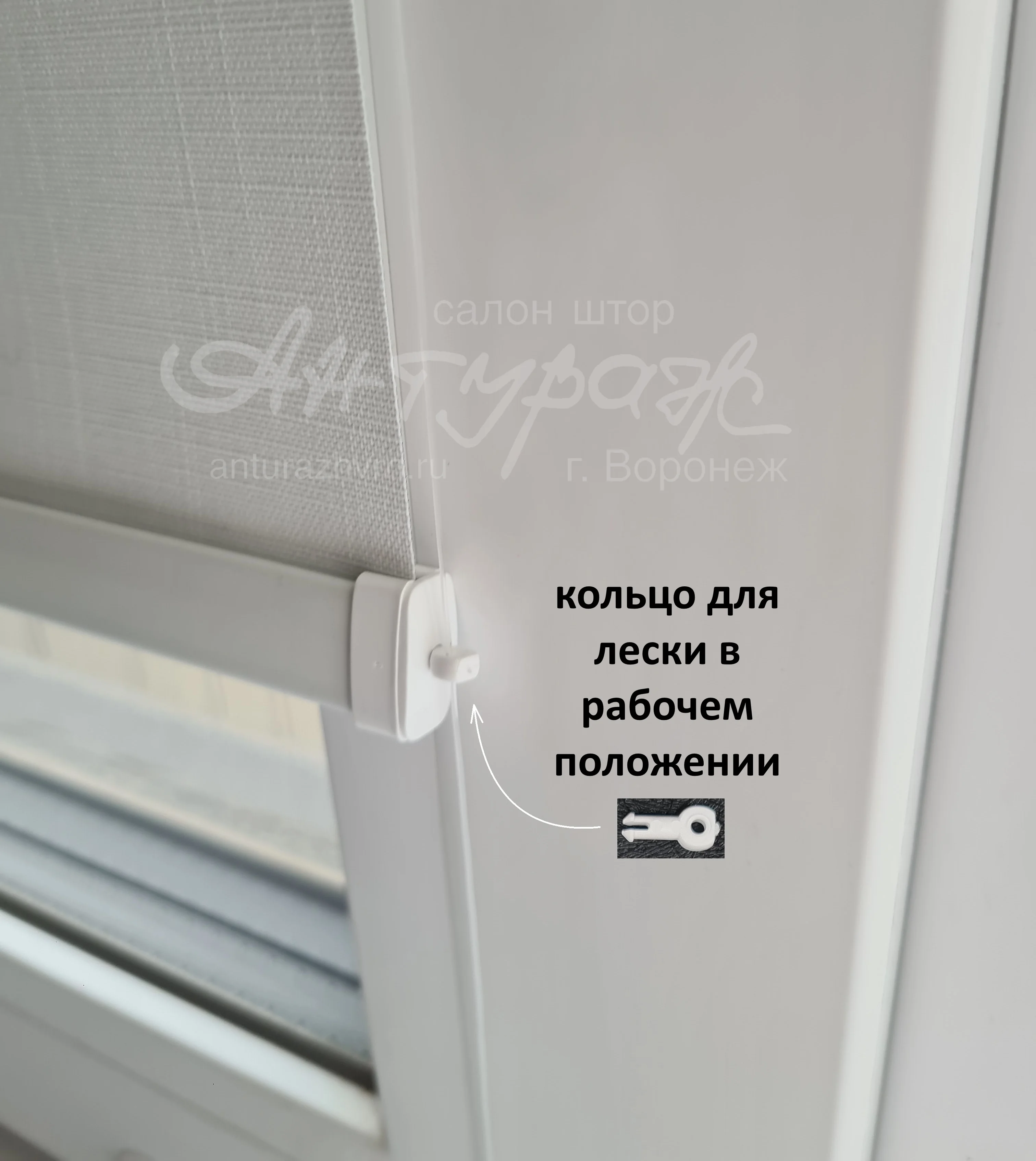

Сначала вы вставляете кольца для лески в посадочные места для них в торцевых заглушках утяжелителя рулонной шторы. Затем продеваете через них леску.

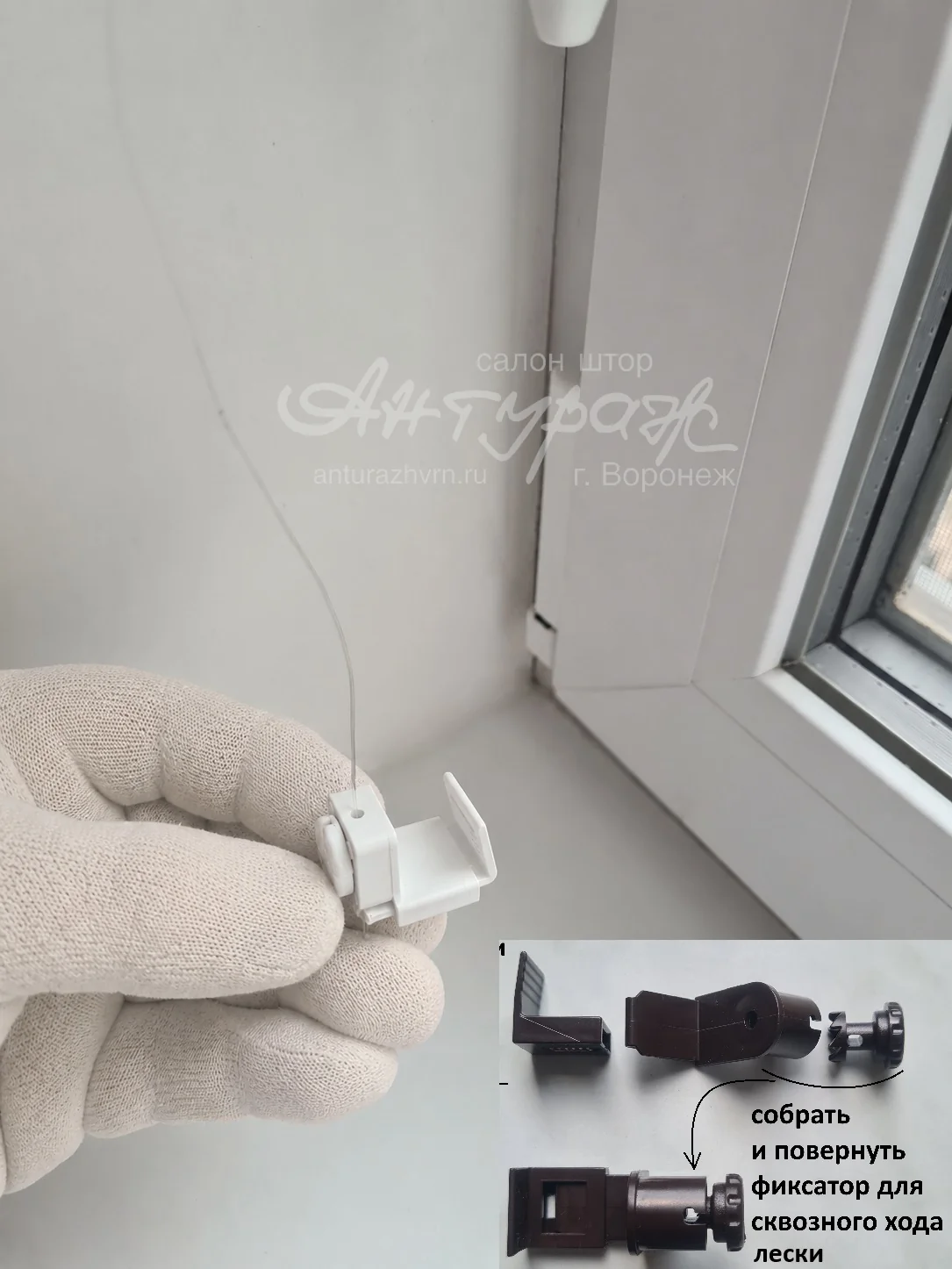

Теперь вы собираете нижний кронштейн для лески из трёх составляющих, этот процесс вы уже подробно представляете. Выставляете отверстия самого кронштейна и поворотного натяжителя так, чтобы в них прошла свободно висящая леска. Можно немного повернуть натяжитель, чтобы леска не выскользнула.

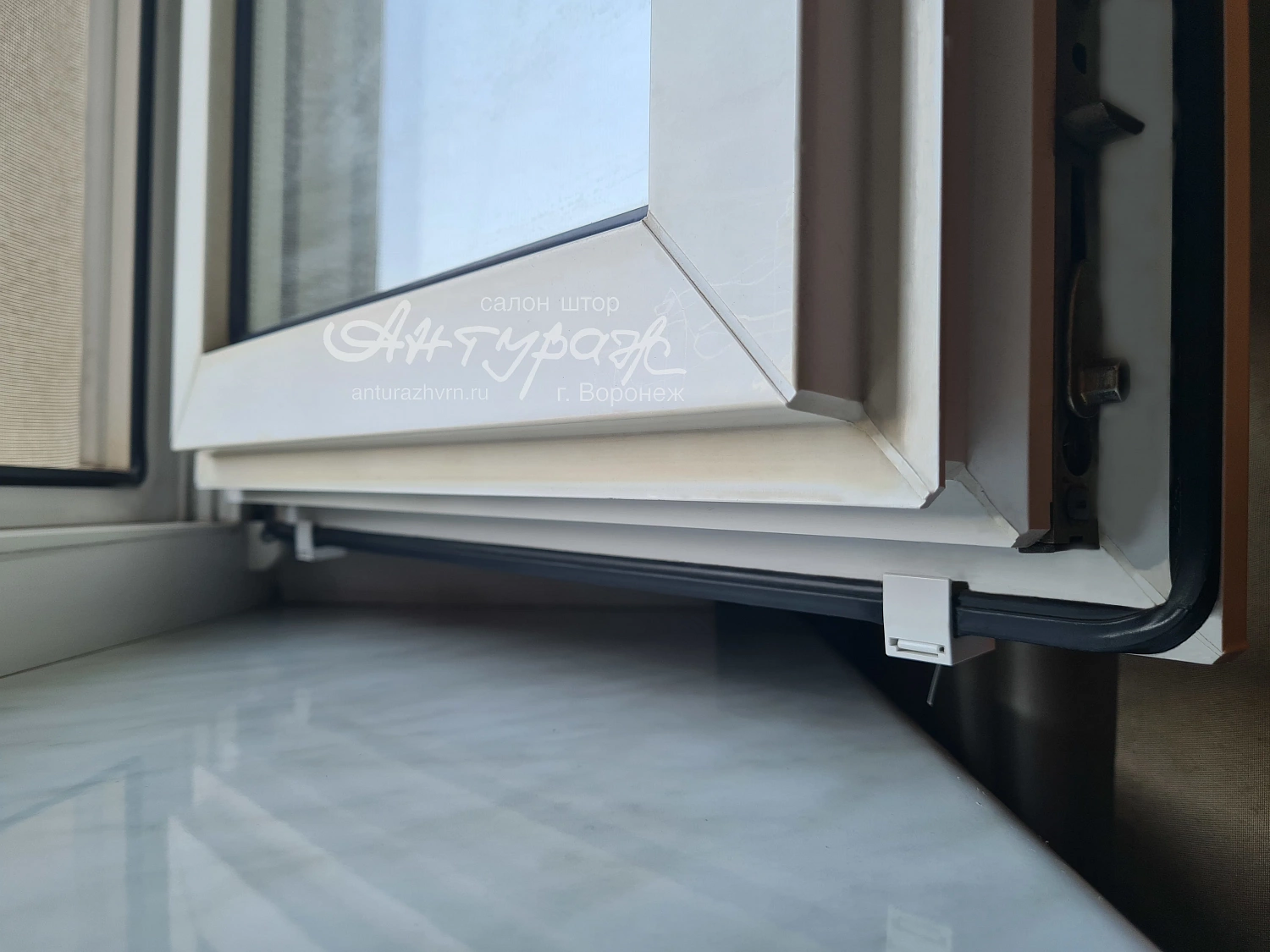

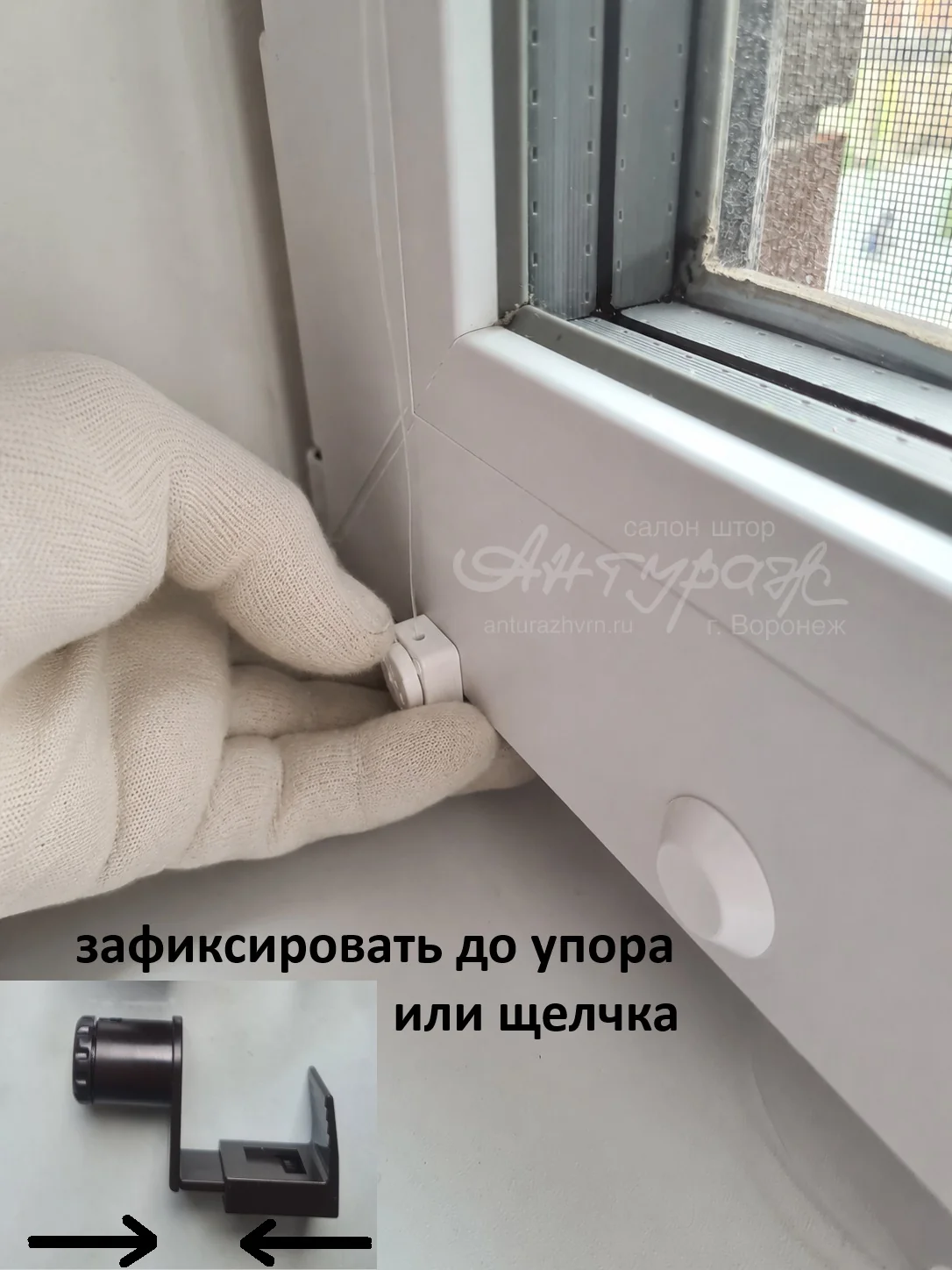

Теперь крепите кронштейн с продетой леской на нижнюю часть профиля как показано на фото. Выставляете кронштейн так, чтобы леска проходила ровно вертикально и притягиваете обе его части друг к другу до упора или щелчка. Кронштейн надёжно обожмёт оконный профиль. Так же на фото показано как зафиксированные кронштейны выглядят с обратной стороны окна. В большинстве окон в этом месте проходит уплотняющая резинка. Ставьте кронштейн прямо на неё, кронштейн практически не влияет на её герметизирующую функцию.

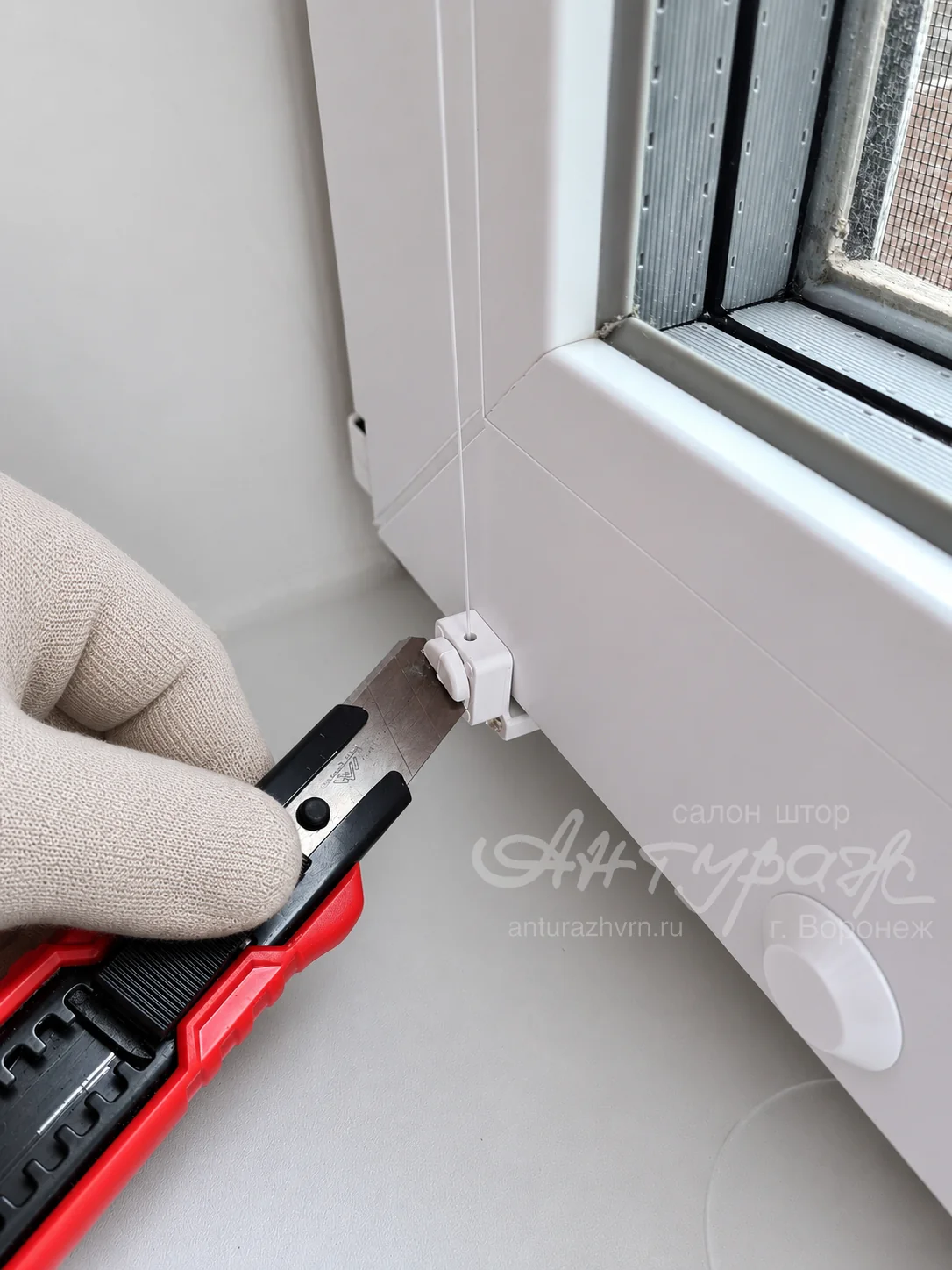

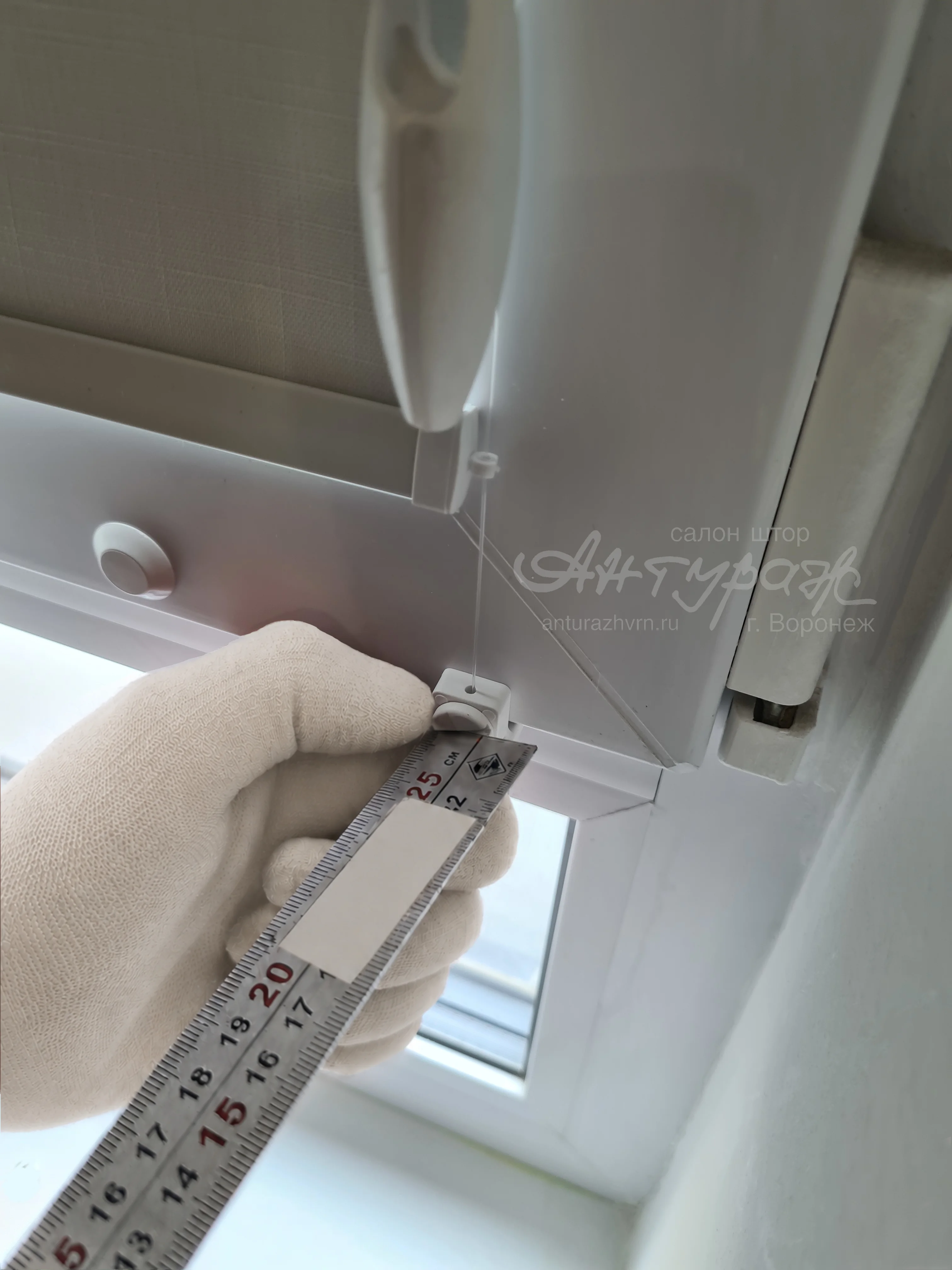

Теперь нужно подкрутить по часовой стрелке поворотную заглушку через которою вы продевали леску. Это можно сделать плоской частью какого-то инструмента. На фотографиях используется канцелярский нож и стальная линейка. Нужно подкрутить до состояния нормально натянутой лески, без сверх усилий.
Способ поворота этой заглушки может немного отличаться у разных производителей. Например, в этой статье показан нижний кронштейн, заглушка которого не имеет прорези вращается просто рукой. Это не существенное отличие, но для общей картины надо упомянуть.

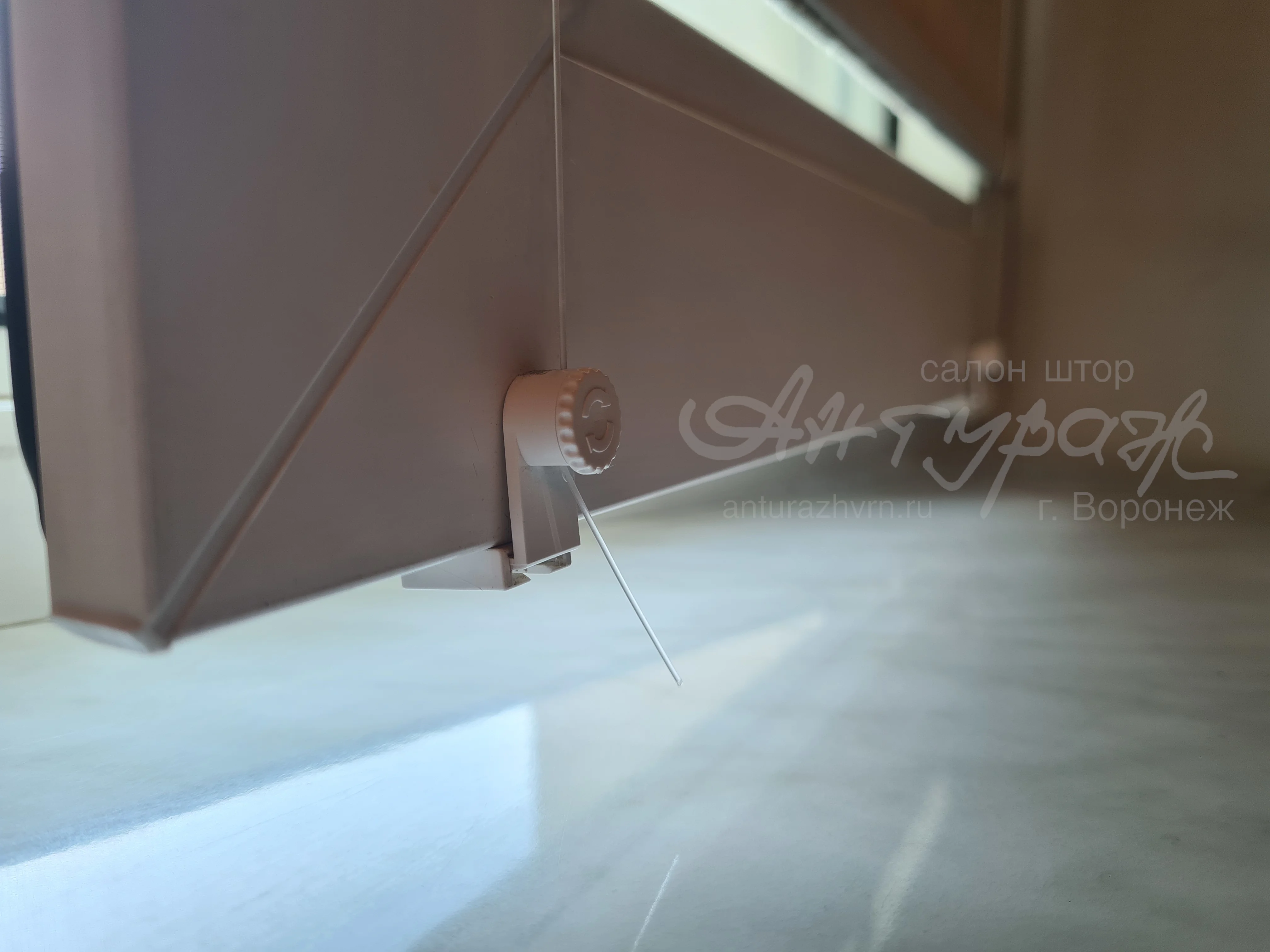

После окончательного натяжения нужно обрезать лишнюю часть лески. Не обязательно прямо "под корень", вариант показан на следующей фото.
Это завершающий, не сложный этап, но его лучше выполнить аккуратно, чтобы эксплуатация была максимально удобной на многие годы вперёд.
Сначала будем установить ограничители движения цепи. Их всего два и каждый отвечает за остановку движения рулонной шторы: в полностью закрытом состоянии и полностью открытом. Это нужно, чтобы штора не доходила буквально последнее мгновение до положения, в котором она уже может удариться о барабан намотки или подоконник. Лучше выполнять этап именно в этой последовательности, чтобы чуть позже очертить самое удобное положение фиксатора цепи.

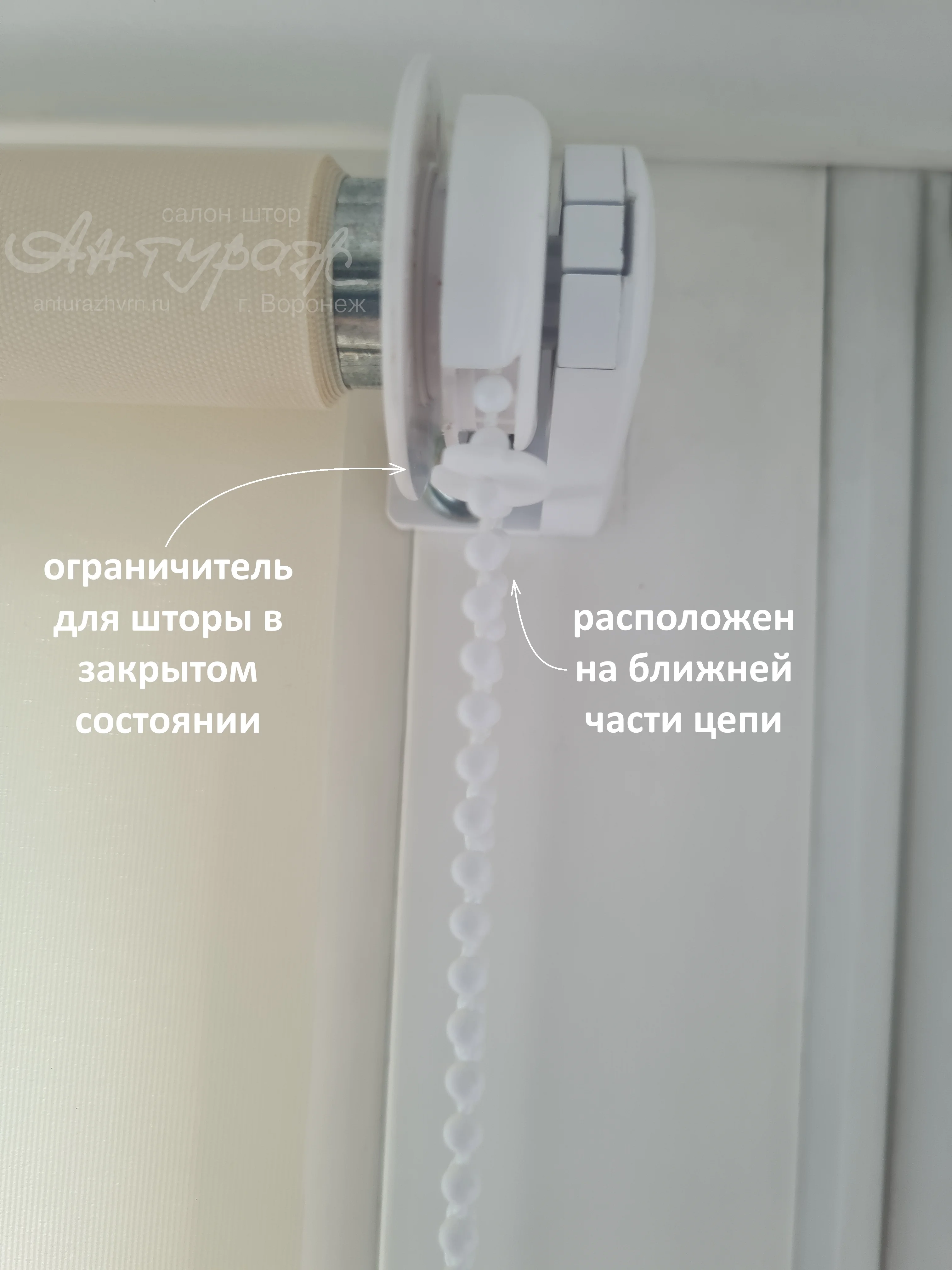

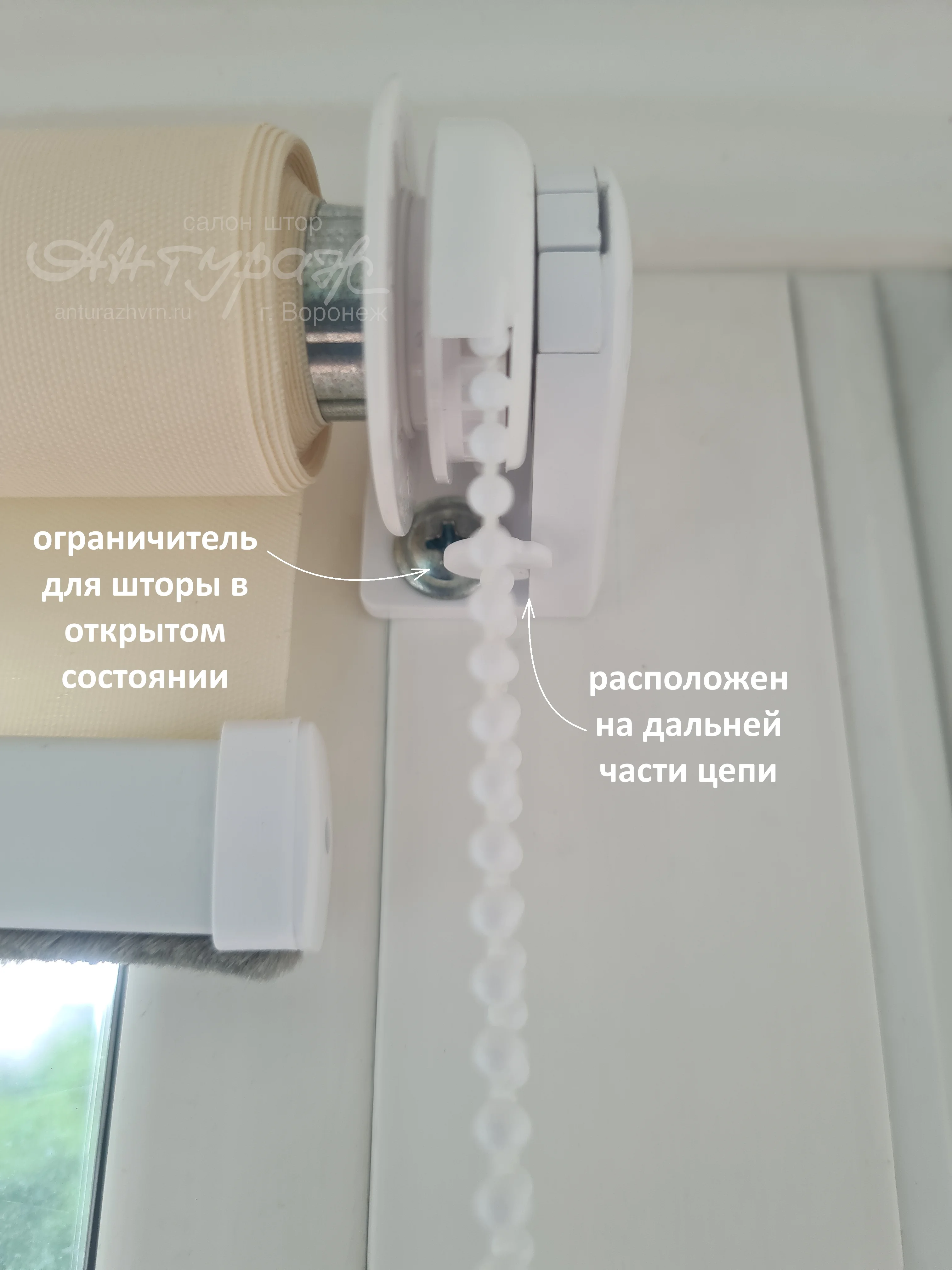

Сначала вы полностью открываете штору до момента, когда утяжелитель почти коснулся барабана намотки. Ставите фиксатор на дальний участок цепи, он будет ограничивать подъём рулонки. Затем полностью закрываете штору до момента, когда утяжелитель рулонки будет зафиксирован магнитами и ставите ограничитель на ближний участок цепи, он будет ограничивать опускание рулонки. Оба эти положения показаны на фото-схемах ниже. Проверяете, что рулонная штора ведёт себя при открывании и закрывании корректно: не бьётся о подооконник и о барабан намотки. Установленные фиксаторы должны отсекать эти состояния.

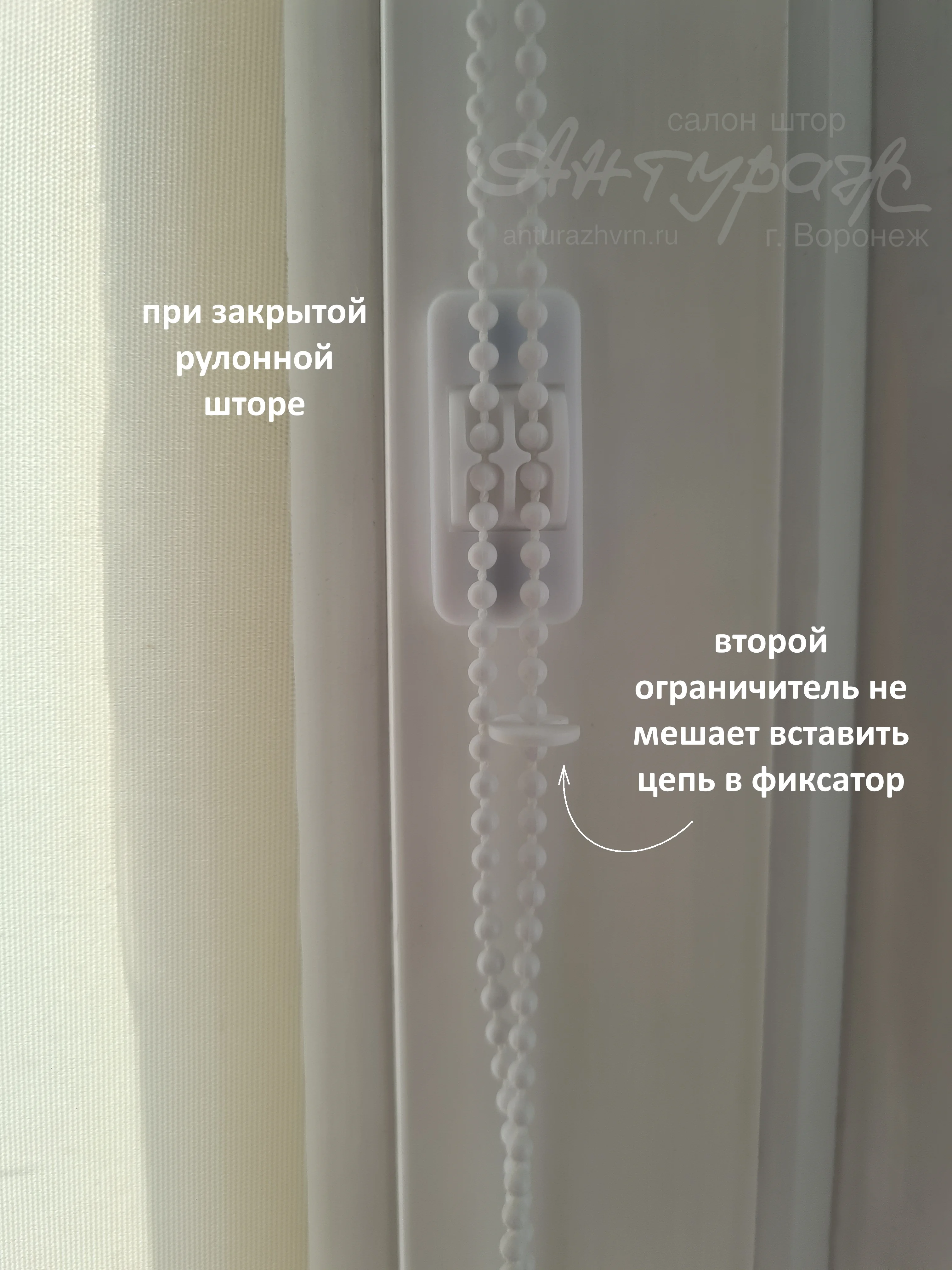

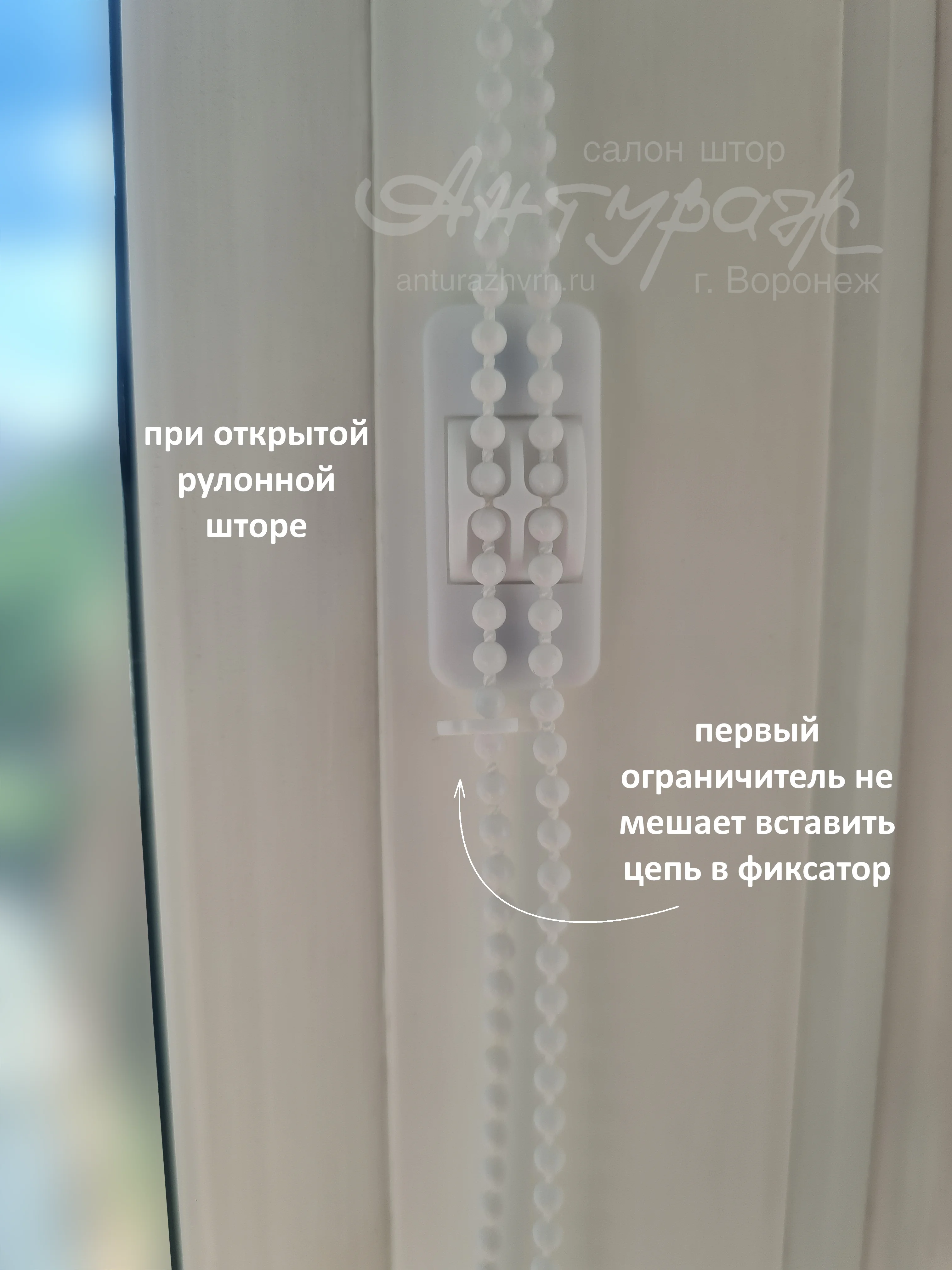

Теперь. когда вы убедились, что ограничители работают правильно можно удобно найти положение фиксатора цепи. Нюанс в том, что когда один ограничитель наверху, другой внизу и он часто мешает заправить цепь в фиксатор. Чтобы этого избежать вы сначала установили ограничители и теперь найдёте место на оконном профиле, куда поставить фиксатор.
Обычно фиксатор устанавливается ближе к низу свисающей цепи. Выбираем на глаз место в районе 4/5 её длины. Прикладываем фиксатор и меняем состояние рулонной шторы - полностью открыта и полностью закрыта. Если в этих двух крайних положениях ни один ограничитель не оказывается на фиксаторе, то это хорошее место для установки. Если ограничитель оказывается и, соответственно, мешает в будущем легко заправить цепь в фиксатор, то нужно поменять его положение и попробовать ещё раз. Оба этих положения проиллюстрированы на фото-схемах.

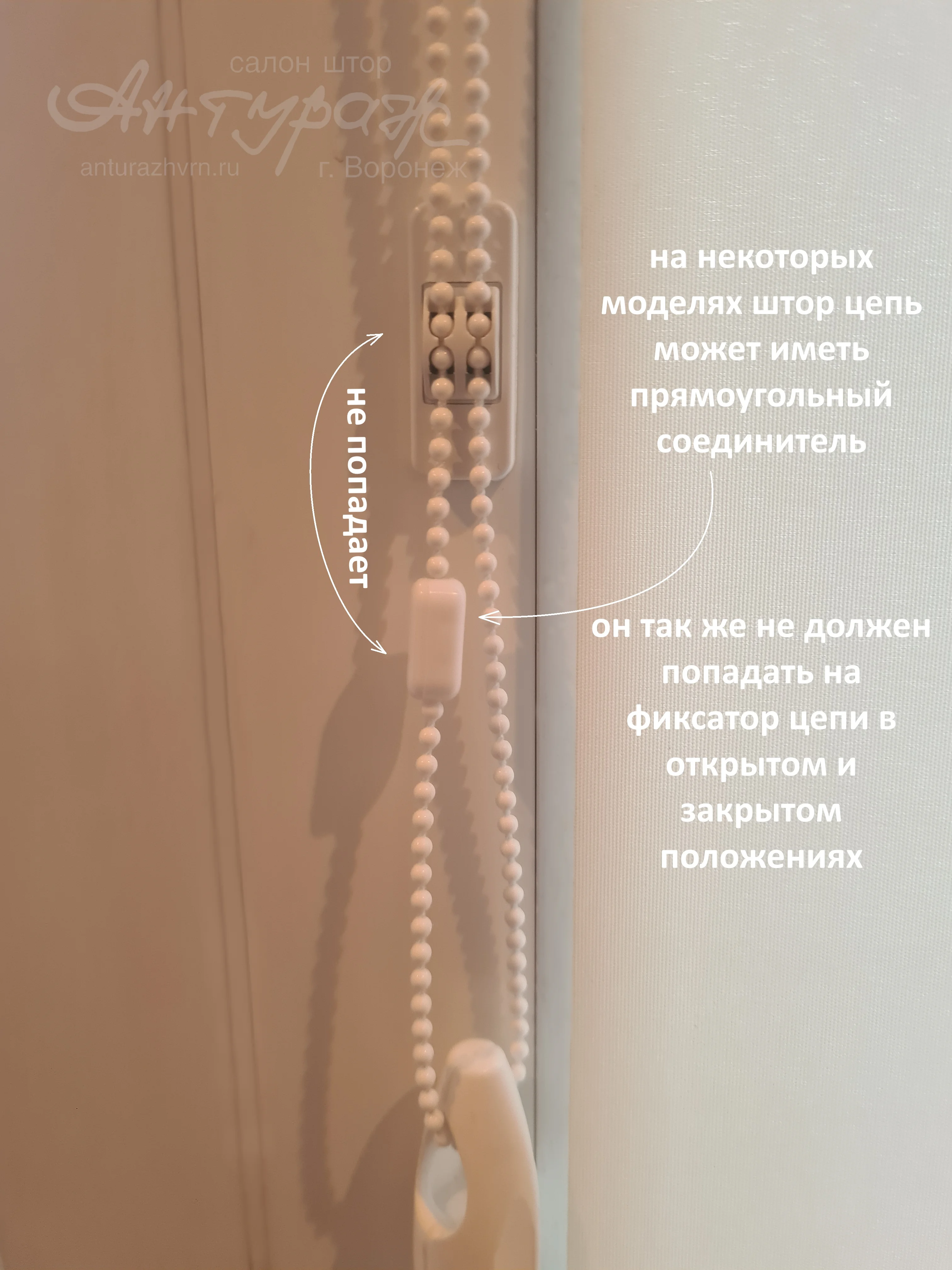

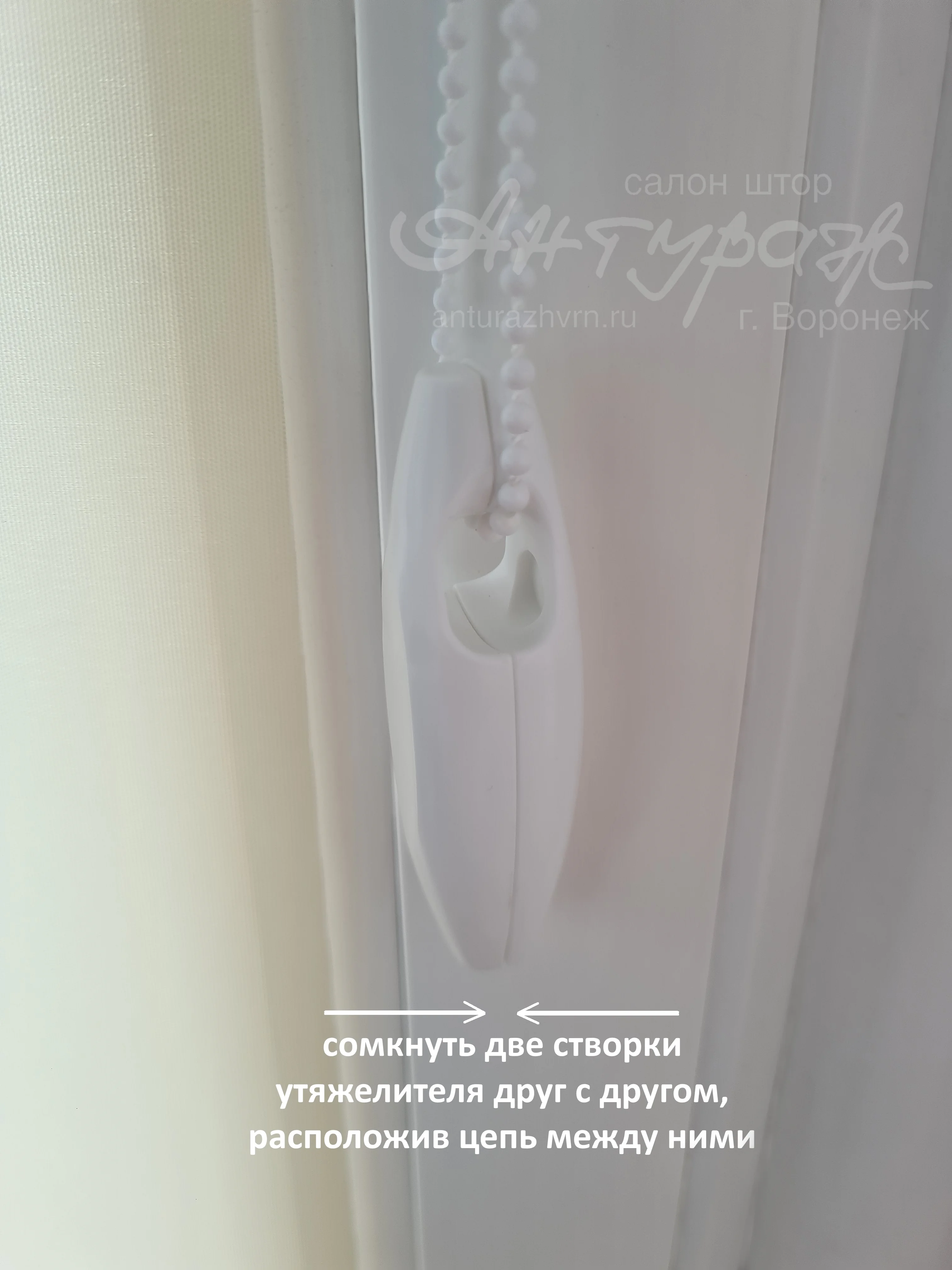

Так же некоторые модели рулонных штор могут иметь прямоугольный соединитель, который крепится на цепь и соединяет её в единое кольцо. На фото показано как убедиться, что и этот соединитель не попадает на место предполагаемого крепления фиксатора. Если выполнить все эти проверки один раз перед креплением фиксатора, потом будет элементарно просто одним движением заправить в него цепь и не искать в каком положении рулонная штора должна быть, чтобы это сделать.

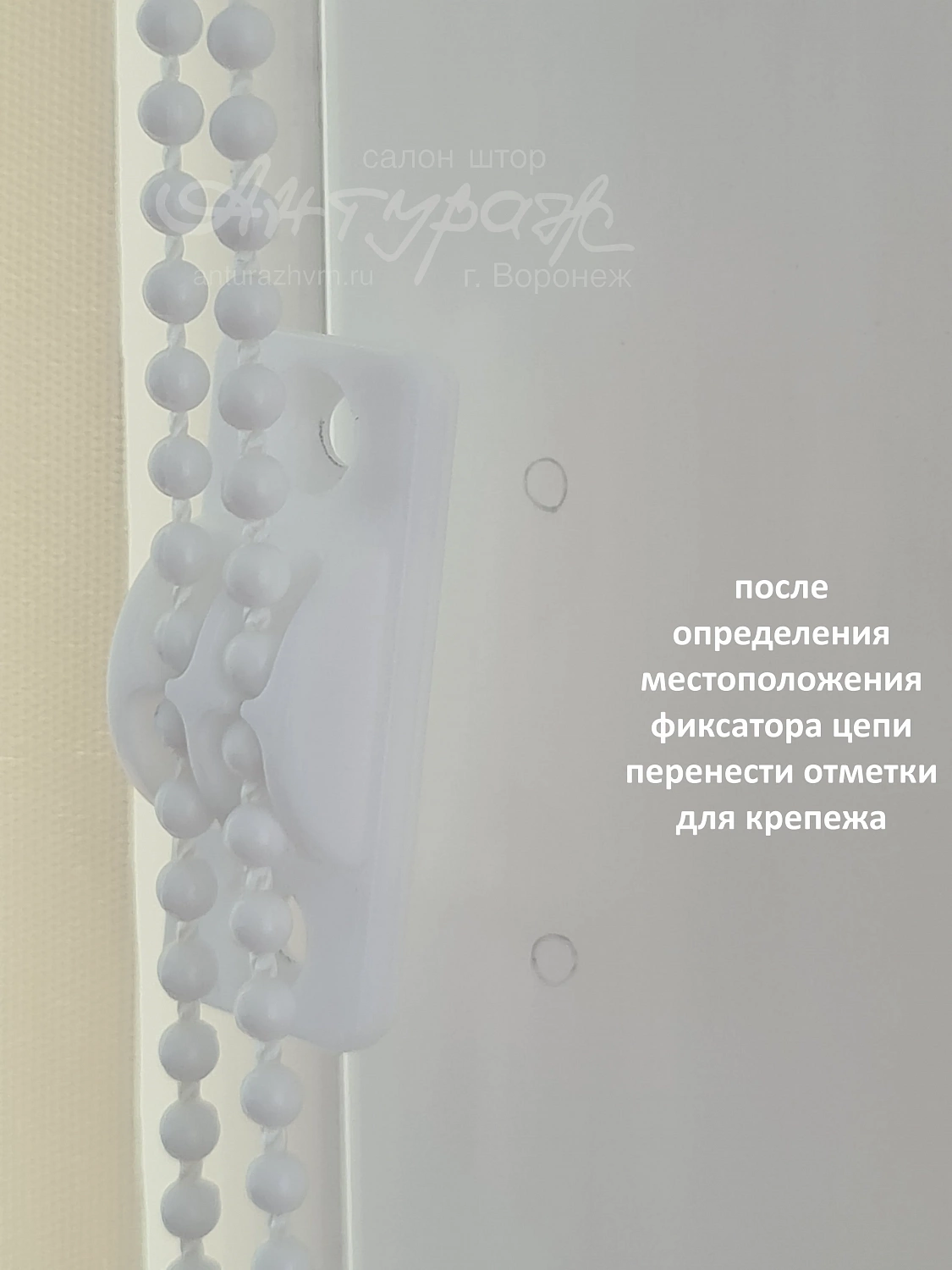

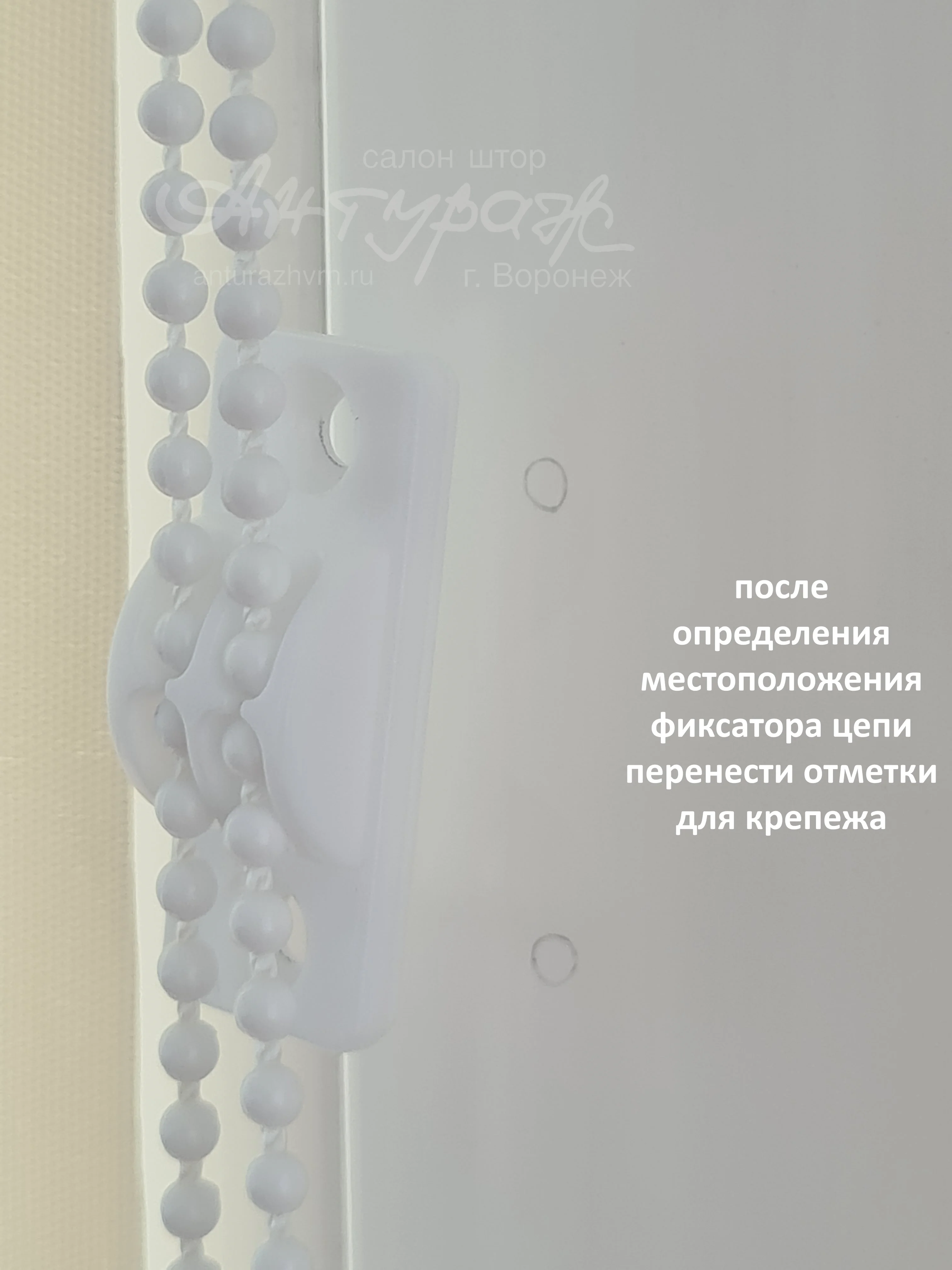

Теперь, когда вы определили оптимальное место установки фиксатора цепи, нужно приложить его к оконному профилю с заправленной в него цепью. Таким образом вы на глаз довольно точно увидите вертикаль и перенесёте карандашом метки для сверления под саморезы. После монтажа основной части фиксатора останется только надеть декоративную часть, которая скрывает саморезы. На фото-схемах всё показано подробно.

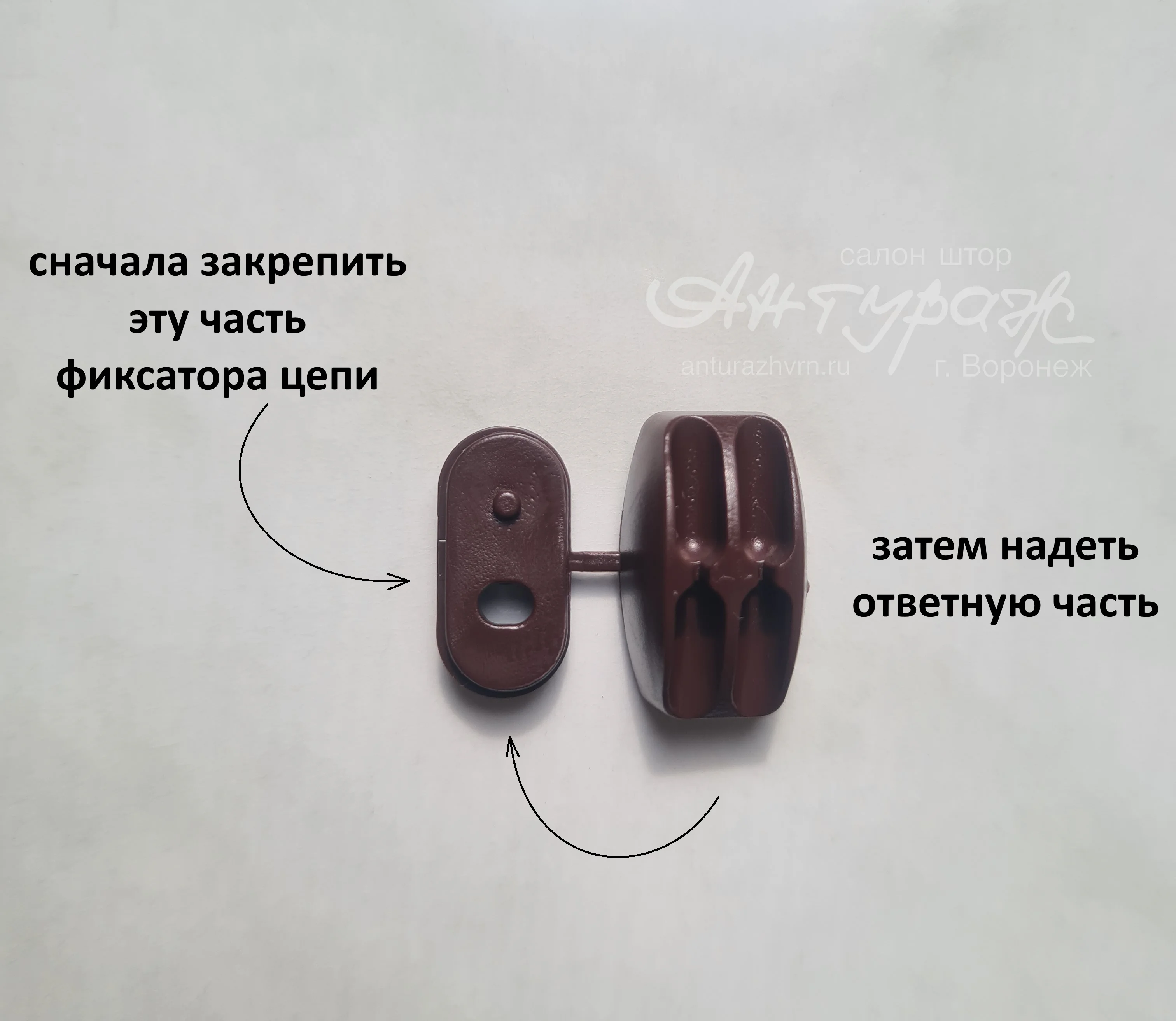

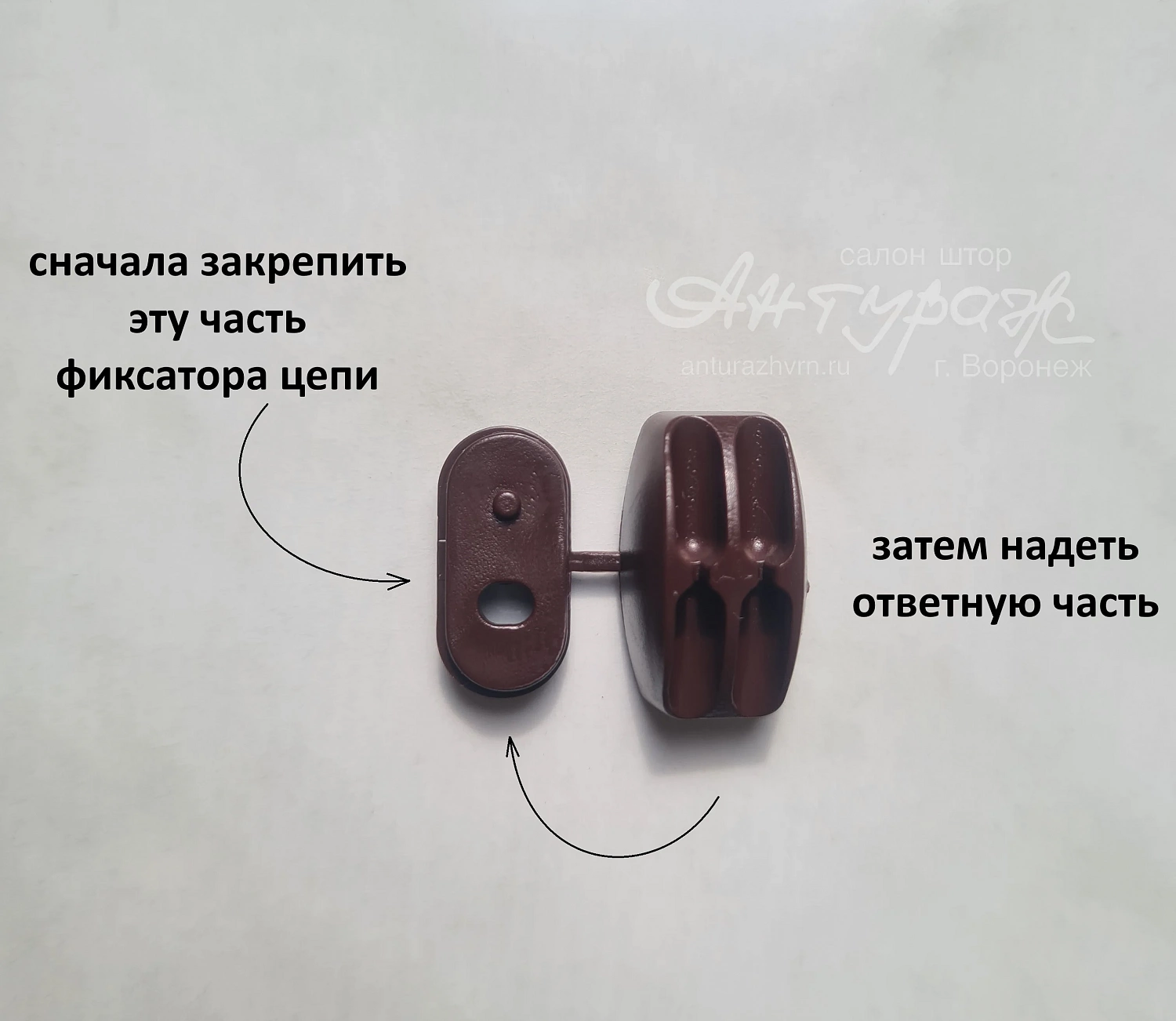

Так же у вашей модели у вас может быть такой вариант фиксатора цепи как на фото. Здесь так же 2 части, только в отличие от предыдущего варианта более массивная часть надевается на небольшую крепёжную. Но суть та же. Т останется только смонтировать утяжелитель, сомкнув две его створки вокруг пластиковой цепи.
